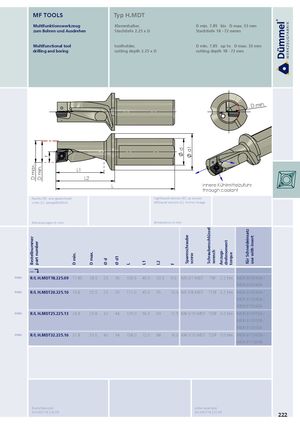

| zum Bohren und Ausdrehen | Stechtiefe 2.25 x D | Stechtiefe 18 - 72 mmm |
| Multifunctional tool | toolholder, | D min. 7.85 up to D max. 33 mm |
| drilling and boring | cutting depth 2.25 x D | cutting depth 18 - 72 mm |
| Rechts (R): wie gezeichnet Links (L): spiegelbildlich f D min. L1 L D max. L2 | righthand versi lefthand version | on (R): as shown (L): mirror image D min. d d1 innere Kühlmittelzufuhr through coolant |
| Bestellnummer part number D min. D max. Ø d Ø d1 L L1 ... ↴ Abmessungen in mm | L2 f dimensions in m | Spannschraube screw Schraubenschlüssel wrench Anzugs- drehmoment torque für Schneideinsatz use with insert m |
| R/L H.MDT18.225.0917.85 18.5 25 36 109.5 40.5 R/L H.MDT20.225.10 19.8 20.5 25 35 111.0 45.0 R/L H.MDT25.225.13 24.8 25.8 32 44 129.0 56.5 | 53.5 9.0 55 10.0 69 12.5 | M3.0/7-MDT T9F 2.2 Nm MDN.E090404 / MDN.F090404 M3.5/8-MDT T15F 3.2 Nm MDN.E100404 / MDN.E100408 / MDN.F100404 M4.5/10-MDT T20F 5.0 Nm MDN.E130504 / MDN.E130508 / MDNF130504 |
| R/L H.MDT32.225.16 31.8 33.0 40 54 158.0 72.0 Bestellbeispiel: RH.MDT18.225.09 | 88 16.0 | . M4.5/10-MDT T20F 5.0 Nm MDN.E170608 / MDN.F170608 order-example: RH.MDT18.225.09 |
