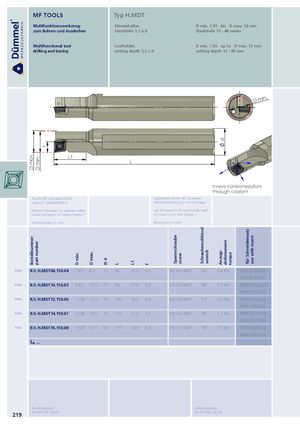

Каталог Duemmel общий 2022 - страница 224

D max.Bestellnummer D min.part number f D min. D max. Ød L L1 f Spannschraube screw Schraubenschlüssel wrench dAnzugs-drehmoment torque für Schneideinsatz use with insert MF TOOLS Typ H.MDT Multifunktionswerkzeug Klemmhalter, D min. 7.85 bis D max. 33 mm zum Bohren und Ausdrehen Stechtiefe 1,5 x D Stechtiefe 12 - 48 mmm Multifunctional tool toolholder, D min. 7.85 up to D max. 33 mm drilling and boring cutting depth 1,5 x D cutting depth 12 - 48 mm D min. L1 L innere Kühlmittelzufuhr through coolant Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Rechte Schneidpl. in rechtem Halter use RH insert in RH tool holder and Linke Schneidpl. in linkem Halter * LH insert in LH tool holder * Abmessungen in mm dimensions in mm neu R/L H.MDT08.150.04 7.85 8.3 12 80 12.0 4.0 M1.8/3-MDT T6F 0.4 Nm * MDR.E040204 / * MDL.E040204 neu R/L H.MDT10.150.05 9.85 10.5 12 90 15.0 5.0 M2.0/4-MDT T6F 0.7 Nm MDN.E050204 / MDN.F050204 neu R/L H.MDT12.150.06 11.85 12.5 16 100 18.0 6.0 M2.2/5-MDT T7F 1.0 Nm MDN.E060204 / MDN.F060204 neu R/L H.MDT14.150.07 13.85 14.5 16 110 21.0 7.0 M2.5/6-MDT T8F 1.2 Nm MDN.E070304 / MDN.F070304 neu R/L H.MDT16.150.08 15.85 16.5 20 125 24.0 8.0 M3.0/7-MDT T9F 2.2 Nm MDN.E080304 / MDN.F080304 ↳ ... Bestellbeispiel: order-example: 219 RH.MDT08.150.04 RH.MDT08.150.04
