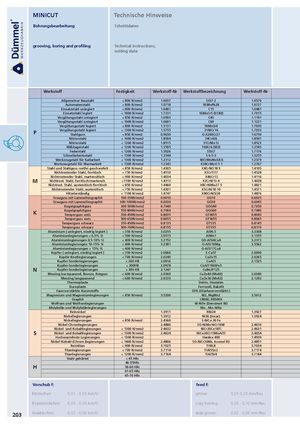

grooving, boring and profiling Technical instructions,
cutting data
| Werkstoff | Festigkeit | Werkstoff-Nr | Werkstoffbezeichnung | Werkstoff-Nr |
| Allgemeiner Baustahl | < 800 N/mm2 | 1.0037 | St37-2 | 1.0570 |
| Automatenstahl Einsatzstahl unlegiert | < 800 N/mm2 < 800 N/mm2 | 1.0718 10401 | 9SMnPb28 C15 | 1.0727 10481 |
| Einsatzstahl legiert | < 1000 N/mm2 | . 1.7331 | 16MnCr5(EC80) | . 1.7015 |
| Vergütungsstahl unlegiert Vergütungsstahl unlegiert | < 850 N/mm2 < 1000 N/mm2 | 1.0503 1.0601 | C45 C60 | 1.1191 1.1221 |
| Vergütungsstahl legiert Vergütungsstahl legiert | < 800 N/mm2 < 1300 N/mm2 | 1.5131 1.5755 | 50MnSi4 31NiCr14 | 1.7030 1.7033 |
| P Stahlguss Niihl | < 850 N/mm2 1000 N/2 | 0.9650 18504 | G-X260Cr27 34CAl6 | 1.6750 18507 |
| trersta Nitrierstahl | < mm < 1200 N/mm2 | . 1.8515 | r 31CrMo12 | . 1.8523 |
| Wälzlagerstahl | < 1200 N/mm2 | 1.3505 | 100Cr6(W3) | 1.3543 |
| Federstahl Schnellarbeitsstahl | < 1200 N/mm2 < 1300 N/mm2 | 1.5026 1.3344 | 55Si7 S 6-5-3 | 1.7176 1.3255 |
| Werkzeugstahl für Kaltarbeit | < 1300 N/mm2 | 1.2312 | 40CrMnMoS8 6 | 1.2379 |
| Werkzeugstahl für Warmarbeit Stahl und Stahlguss rostfeigeschwefelt | < 1300 N/mm2 < 850 N/mm2 | 1.2343 1.4305 | X38CrMoV 5 1 X8CrNiS18 9 | 1.2767 1.4105 |
| Nichtrostender Stahl, ferritisch Nichtrostender Stahl, martensitisch | < 750 N/mm2 < 900 N/mm2 | 1.4510 1.4034 | X3CrTi17 X46Cr13 | 1.4528 1.4116 |
| M Nichtrost. Stahl, ferritisch/martensit. | 1.4313 | X3CrNi13-4 | 1.4028 | |
| Nichtrost. Stahl, austenitisch/ferritisch | < 850 N/mm2 | 1.4460 | X8CrNiMo27 5 | 1.4821 |
| Nichtrostender Stahl, austenitisch | < 750 N/mm2 | 1.4301 | X5CrNi18-10 | 1.4571 |
| Hitzebeständig Grauguss mit Lammellengraphit | < 1100 N/mm2 100-350N/mm2 | 1.4747 06010 | X80CrNiSi20 GG10 | 1.4876 06025 |
| Grauguss mit Lammellengraphit | 300-1000N/mm2 | . 0.6030 | GG30 | . 0.6045 |
| Kugelgraphitguss Kugelgraphitguss | 300-500N/mm2 550-800N/mm2 | 0.7040 0.7060 | GGG40 GGG60 | 0.7050 0.7080 |
| K Temperguss weis | 350-450N/mm2 | 0.8035 | GTW35 | 0.8045 |
| Temperguss weis Temperguss schwarz | 500-650N/mm2 350-450N/mm2 | 0.8055 0.8135 | GTW55 GTS35 | 0.8065 0.8145 |
| Temperguss schwarz | 500-700N/mm2 | 0.8155 | GTS55 | 0.8170 |
| Aluminium( unlegiert, niedrig legiert) Aluminiumlegierungen < 0,5% Si | < 350 N/mm2 < 500 N/mm2 | 3.0255 3.0515 | Al99,5 AlMn1 | 3.3308 3.1355 |
| Aluminiumlegierungen 0,5-10% Si | < 400 N/mm2 | 3.2152 | GD-AlSi6Cu4 | 3.2373 |
| Aluminiumlegierungen 10-15% Si Aluminiumlegierungen > 15% Si | < 400 N/mm2 < 400 N/mm2 | 3.2381 | G-AlSi10Mg G-AlSi17Cu4 | 3.5562 |
| Kupfer( unlegiert, niedrig legiert) KfKtli | < 350 N/mm2 700 N/2 | 2.0060 20240 | E-Cu57 CZ15 | 2.0090 20265 |
| uper-neegerungen | < mm | . | un | . |
| Kupfer-Sonderlegierungen Kupfer-Sonderlegierungen | < 200 HB < 300HB | 2.0916 2.0978 | CuAl5 CuAl11Ni6Fe5 | 2.1525 |
| N Kupfer-Sonderlegierungen i kd | > 300 HB 2 | 2.1247 2 | CuBe2F125 | 2 |
| Messng urzspanen, Bronze, Rotguss Messing langspanend | < 600 N/mm < 600 N/mm2 | .0360 2.0335 | CuZn40(Ms60) CuZn36(Ms63) | .0380 2.1293 |
| Thermoplaste | Delrin, Hostalen | |||
| Duroplaste Faserverstärkte Kunststoffe | Ferrozell, Bakelit GFK(Glasfaserverstärkt) | |||
| Magnesium und Magnesiumlegierungen Graphit | < 850 N/mm2 | 3.5200 | M2, MgMn2 C8000, R8500X | 3.5612 |
| Wolfram und Wolframlegierungen Molybdän und Molybdänlegierungen | W-NiFe(Densimet W) Mo, Mo-50Re | |||
| Reinnickel Niklli | 1.3911 13912 | RNi24 Ni36(I) | 1.3927 13924 | |
| ceegerungen | . | nvar | . | |
| Nickellegierungen Nickel-Chromlegierungen Nickel- und Kobaltlegierungen | < 850 N/mm2 < 1300 N/mm2 | 2.4360 2.4886 24632 | S-NiCu 30 Fe SG-NiMo16Cr16W NiCr20Co18Ti | 2.4610 24631 |
| S Nickel- und Kobaltlegierungen Hochwarmfeste Legierungen | < 1300 N/mm2 < 1300 N/mm2 | . 2.4634 | NiCo20Cr15MoAlTi Hardox 400 | . 2.4654 1.4939 |
| Nickel-Kobalt-(Chrom-)legierungen | < 1400 N/mm2 | 2.4806 | SG-NiCr20Nb, Inconel 82 | 2.4851 |
| Reintitan | < 900 N/mm2 | 3.7025 | Ti99,8 | 3.7034 |
| Titanlegierungen | < 700 N/mm2 | 3.7114 | TiAl5Sn2 | 3.7174 |
| Titanlegierungen Stahlgehärtet | < 1200 N/mm2 < 45 HRc | 3.7164 | TiAl5V4 | 3.7144 |
| H | 46-55HRc 56-60 HRc | |||
| 61-65 HRc 65-70 HRc | ||||
| Vorschub f: | feed f: | |||
| Einstechen: 0,01 - 0,03 mm/U | groove: 0,01- | 0,03 mm/Rev. | ||
| Kopierendrehen: 0,03 - 0,10 mm/U | copy turning: 0,03 - | 0,10 mm/Rev. | ||
| Axialstechen: 0,02 - 0,06 mm/U | axial groove: 0,02 - | 0,06 mm/Rev. |
