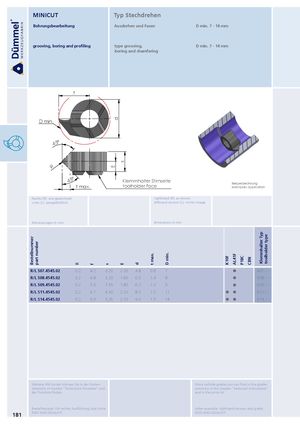

Каталог Duemmel общий 2022 - страница 186

Bestellnummer part number R f s dE sE d t max. D min. K10F AL41F P18C CBN Klemmhalter Typ toolholder type MINICUT Typ Stechdrehen Bohrungsbearbeitung Ausdrehen und Fasen D min. 7 - 14 mm grooving, boring and profiling type grooving, D min. 7 - 14 mm boring and chamfering f D min. 45° R 45° Klemmhalter Stirnseitet max.toolholder face Beispielzeichnungexemplary application Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm R/L S07.4545.02 0.2 4.2 3.20 2.30 4.8 0.8 7  607.∙∙∙ R/L S08.4545.02 0.2 4.8 3.20 1.60 6.0 1.4 8  608.∙∙∙ R/L S09.4545.02 0.2 5.5 3.55 1.80 6.2 1.3 9  609.∙∙∙ R/L S11.4545.02 0.2 6.7 4.30 2.20 8.0 1.5 11   611.∙∙∙ R/L S14.4545.02 0.2 9.0 5.35 2.70 9.0 1.5 14   614.∙∙∙ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: für rechte Ausführung und Sorte order-example: righthand version and grade 181 RS07.4545.02/AL41F RS07.4545.02/AL41F
