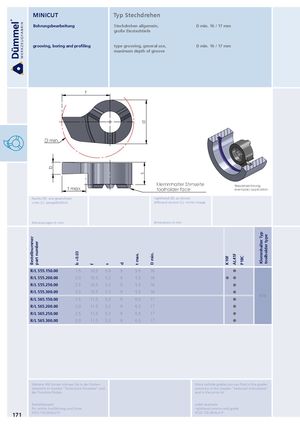

| Bohrungsbearbeitung | Stechdrehen allgemein, | D min. 16 / 17 mm |
| große Einstechtiefe | ||
| grooving, boring and profiling | type grooving, general use, | D min. 16 / 17 mm |
maximum depth of groove
f
D min.
Klemmhalter Stirnseite
t max. Beispielzeichnung toolholder face exemplary application Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image
Abmessungen in mm dimensions in mm
| Bestellnummer part number | b +0.03 | f | s | d | t max. | D min. | K10F AL41F P18C | Klemmhalter Typ toolholder type |
| R/L S55.150.00 | 1.5 | 10.5 | 5.0 | 9 | 5.5 | 16 | | |
| R/L S55.200.00 | 2.0 | 10.5 | 5.2 | 9 | 5.5 | 16 | | |
| R/L S55.250.00 | 2.5 | 10.5 | 5.2 | 9 | 5.5 | 16 | | |
| R/L S55.300.00 | 3.0 | 10.5 | 5.2 | 9 | 5.5 | 16 | | |
| R/L S65.150.00 | 1.5 | 11.5 | 5.0 | 9 | 6.5 | 17 | | 614 |
| R/L S65.200.00 | 2.0 | 11.5 | 5.2 | 9 | 6.5 | 17 | | |
| R/L S65.250.00 | 2.5 | 11.5 | 5.2 | 9 | 6.5 | 17 | | |
| R/L S65.300.00 | 3.0 | 11.5 | 5.2 | 9 | 6.5 | 17 | |
