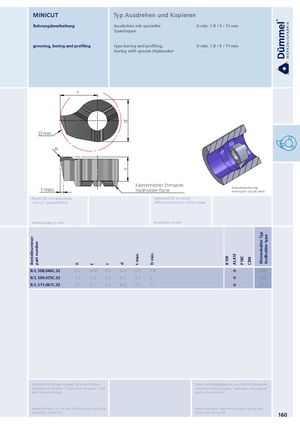

Каталог Duemmel общий 2022 - страница 165

MINICUT Typ Ausdrehen und Kopieren Bohrungsbearbeitung Ausdrehen mit spezieller D min. 7.8 / 9 / 11 mm Spantreppe grooving, boring and profiling type boring and profiling, D min. 7.8 / 9 / 11 mm boring with special chipbreaker f d D min. R s Klemmhalter Stirnseite t max. Beispielzeichnung toolholder face exemplary application Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number D min. t max. AL41F K10F P18C CBN R d s f R/L S08.046C.02 0.2 4.65 3.5 6.0 0.5 7.8  608 R/L S09.055C.02 0.2 5.5 3.6 6.2 0.5 9  609 R/L S11.067C.02 0.2 6.7 4.2 8.0 0.5 11  611 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: für rechte Ausführung und Sorte order-example: righthand version and grade RS09.055C.02/AL41F RS09.055C.02/AL41F 160
