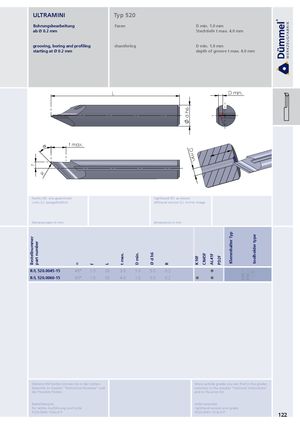

ULTRAMINI Typ 520 Bohrungsbearbeitung Fasen D min. 1.0 mm ab Ø 0.2 mm Stechtiefe t max. 4.0 mm grooving, boring and profiling chamfering D min. 1.0 mm starting at Ø 0.2 mm depth of groove t max. 4.0 mm L D min. d h6 D t max. Dm in. f R Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number Ø d h6 D min. t max. CN45F AL41F PD2F K10F α R L f 645.∙∙∙ 650.∙∙∙ R/L 520.0045-15 45° 1.5 30 3.5 1.0 5.0 0.2  ∙∙∙.5 R/L 520.0060-15 60° 1.5 30 4.0 1.0 5.0 0.2   Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade R520.0045-15/AL41F R520.0045-15/AL41F 122
