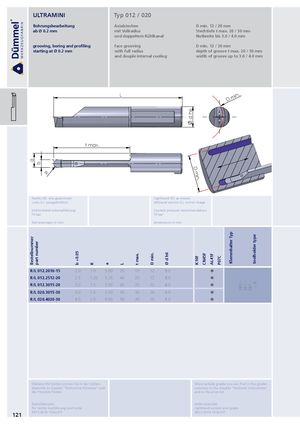

ULTRAMINI Typ 012 / 020 Bohrungsbearbeitung Axialstechen D min. 12 / 20 mm ab Ø 0.2 mm mit Vollradius Stechtiefe t max. 20 / 30 mm und doppeltem Kühlkanal Nutbreite bis 3.0 / 4.0 mm grooving, boring and profiling face grooving D min. 12 / 20 mm starting at Ø 0.2 mm with full radius depth of groove t max. 20 / 30 mm and douple internal cooling width of groove up to 3.0 / 4.0 mm L in. Dm d h6 t max. a b Dm R in. Rechts (R): wie gezeichnet righthand (R): as shown Links (L): spiegelbildlich lefthand version (L): mirror image Kühlmitteldruckempfehlung Coolant pressure recommendation 70 bar 70 bar Abmessungen in mm dimensions in mm Klemmhalter Typ toolholder type Bestellnummer part number b +0.05 Ø d h6 D min. t max. CN45F AL41F K10F P07C R a L R/L 012.2010-15 2.0 1.0 5.00 35 15 12 8.0  R/L 012.2512-20 2.5 1.25 5.25 40 20 12 8.0  680.∙∙∙ 681.∙∙∙ 687.∙∙∙ ∙∙∙.8 R/L 012.3015-20 3.0 1.5 5.50 40 20 12 8.0  R/L 020.3015-30 3.0 1.5 5.50 50 30 20 8.0  R/L 020.4020-30 4.0 2.0 6.00 50 30 20 8.0  Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte righthand version and grade R012.2010-15/AL41F R012.2010-15/AL41F 121
