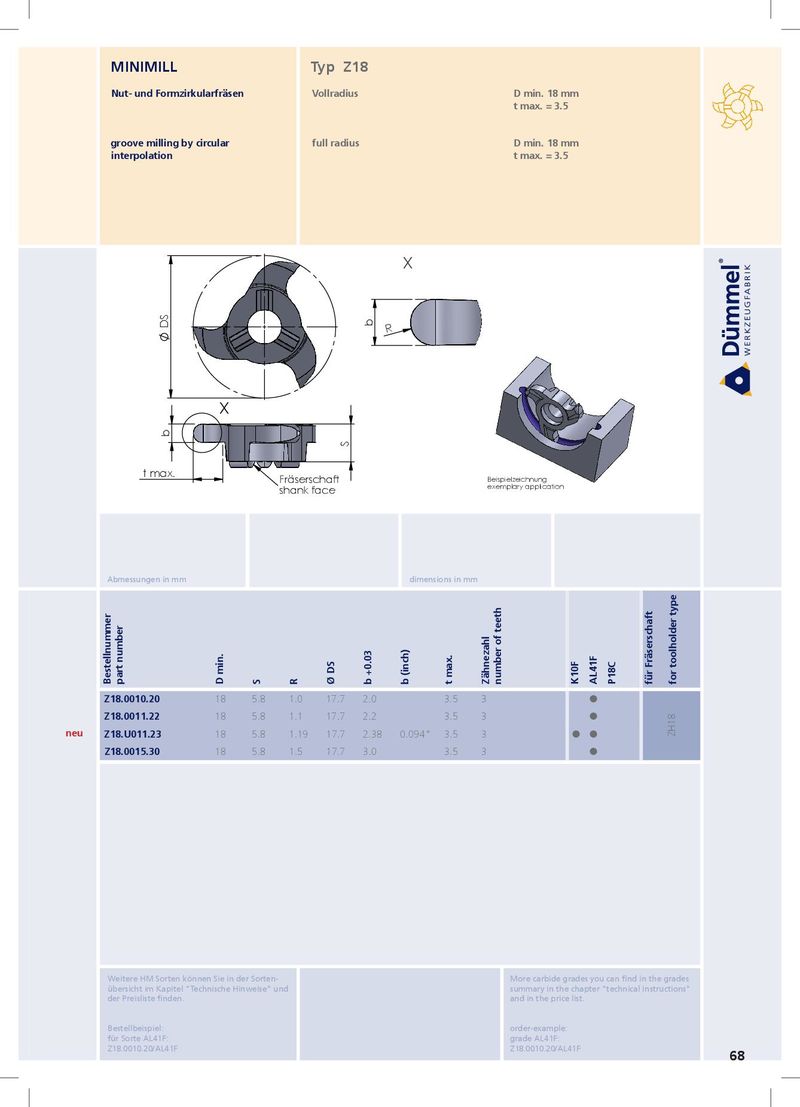

| Nut- und Formzirkularfräsen | Vollradius | D min. 18 mm |
| t max. = 3.5 | ||
| groove milling by circular | full radius | D min. 18 mm |
interpolation t max. = 3.5
X
b R
X
t max. Fräserschaft Beispielzeichnung shank face exemplary application
Abmessungen in mm dimensions in mm
Bestellnummer part number Zähnezahl number of teeth
| Z18.0010.20 | 18 | 5.8 | 1.0 | 17.7 | 2.0 | 3.5 | 3 | | |||
| Z18.0011.22 | 18 | 5.8 | 1.1 | 17.7 | 2.2 | 3.5 | 3 | | |||
| neu | Z18.U011.23 | 18 | 5.8 | 1.19 | 17.7 | 2.38 | 0.094" | 3.5 | 3 | | |
| Z18.0015.30 | 18 | 5.8 | 1.5 | 17.7 | 3.0 | 3.5 | 3 | |
Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list.
