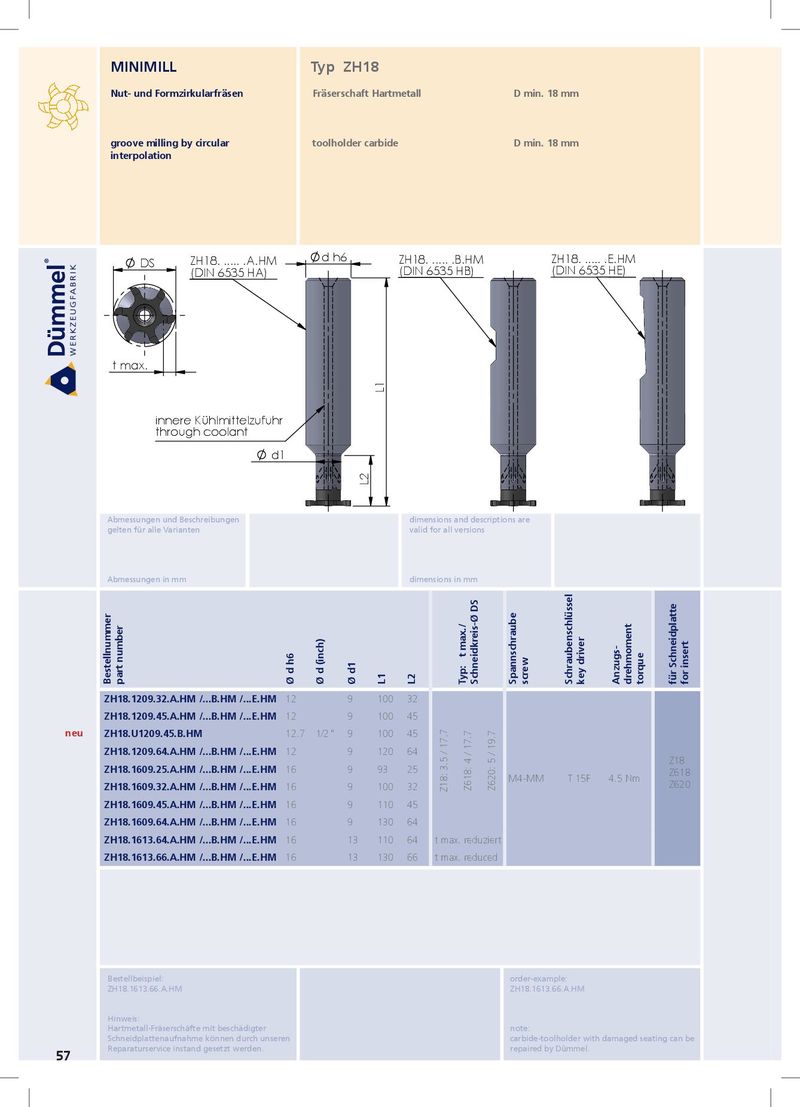

MINIMILL Typ ZH18 Nut- und Formzirkularfräsen Fräserschaft Hartmetall D min. 18 mm groove milling by circular toolholder carbide D min. 18 mm interpolation d h6 ZH18. ..... .A.HM ZH18. ..... .B.HM ZH18. ..... .E.HM DS (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and descriptions are gelten für alle Varianten valid for all versions Abmessungen in mm dimensions in mm Bestellnummer part number Ø d h6 Ø d (inch) Ø d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte for insert ZH18.1209.32.A.HM /...B.HM /...E.HM 12 9 100 32 ZH18.1209.45.A.HM /...B.HM /...E.HM 12 9 100 45 neu ZH18.U1209.45.B.HM 12.7 1/2" 9 100 45 ZH18.1209.64.A.HM /...B.HM /...E.HM 12 9 120 64 Z18 ZH18.1609.25.A.HM /...B.HM /...E.HM 16 9 93 25 Z618 M4-MM T 15F 4.5 Nm ZH18.1609.32.A.HM /...B.HM /...E.HM 16 9 100 32 Z18: 3.5 / 17.7 Z618: 4 / 17.7 Z620: 5 / 19.7 Z620 ZH18.1609.45.A.HM /...B.HM /...E.HM 16 9 110 45 ZH18.1609.64.A.HM /...B.HM /...E.HM 16 9 130 64 ZH18.1613.64.A.HM /...B.HM /...E.HM 16 13 110 64 t max. reduziert ZH18.1613.66.A.HM /...B.HM /...E.HM 16 13 130 66 t max. reduced Bestellbeispiel: order-example: ZH18.1613.66.A.HM ZH18.1613.66.A.HM Hinweis: Hartmetall-Fräserschäfte mit beschädigter note: Schneidplattenaufnahme können durch unseren carbide-toolholder with damaged seating can be Reparaturservice instand gesetzt werden. repaired by Dümmel. 57
