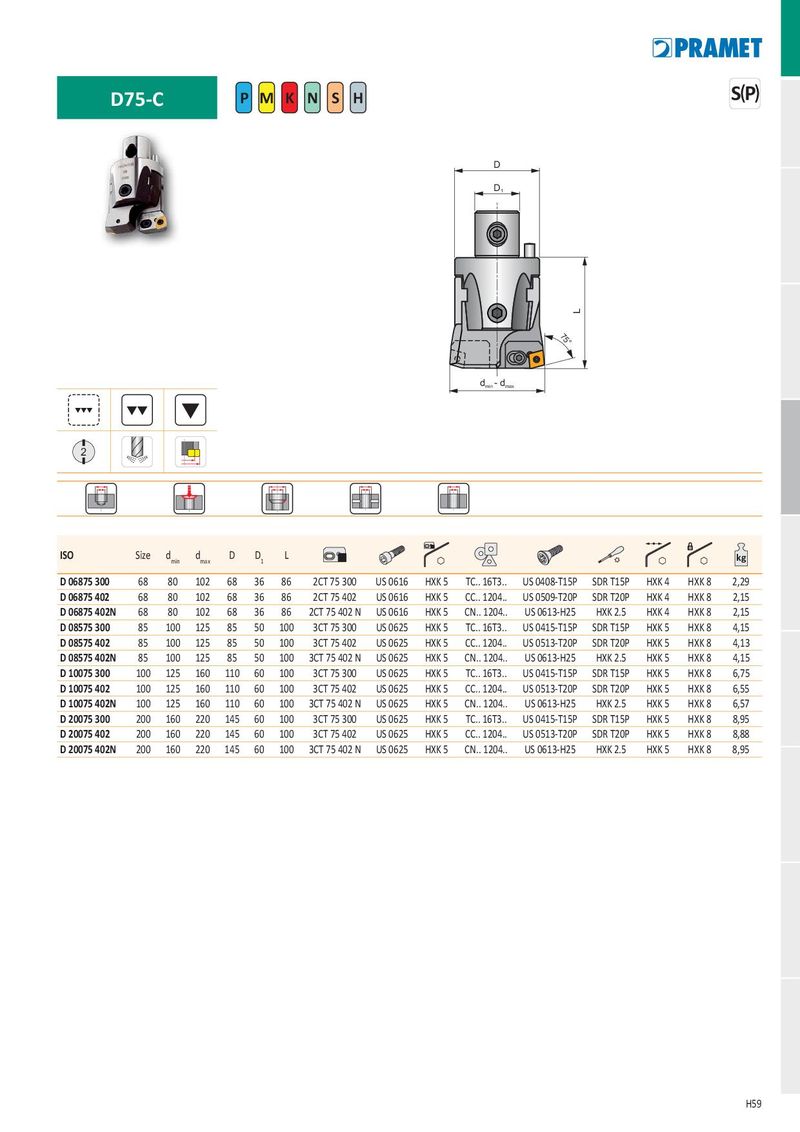

D75-C P M K N S H S P
D D 1
75°
d - d min max
2
| ISO | Size | dmin | dmax | D | D1 | L | kg | ||||||||
| D 06875 300 | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 75 300 | US 0616 | HXK 5 | TC.. 16T3.. | US 0408-T15P | SDR T15P | HXK 4 | HXK 8 | 2,29 |
| D 06875 402 | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 75 402 | US 0616 | HXK 5 | CC.. 1204.. | US 0509-T20P | SDR T20P | HXK 4 | HXK 8 | 2,15 |
| D 06875 402N | 68 | 80 | 102 | 68 | 36 | 86 | 2CT 75 402 N | US 0616 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 4 | HXK 8 | 2,15 |
| D 08575 300 | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 75 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 4,15 |
| D 08575 402 | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 75 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 4,13 |
| D 08575 402N | 85 | 100 | 125 | 85 | 50 | 100 | 3CT 75 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 4,15 |
| D 10075 300 | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 75 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 6,75 |
| D 10075 402 | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 75 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 6,55 |
| D 10075 402N | 100 | 125 | 160 | 110 | 60 | 100 | 3CT 75 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 6,57 |
| D 20075 300 | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 75 300 | US 0625 | HXK 5 | TC.. 16T3.. | US 0415-T15P | SDR T15P | HXK 5 | HXK 8 | 8,95 |
| D 20075 402 | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 75 402 | US 0625 | HXK 5 | CC.. 1204.. | US 0513-T20P | SDR T20P | HXK 5 | HXK 8 | 8,88 |
| D 20075 402N | 200 | 160 | 220 | 145 | 60 | 100 | 3CT 75 402 N | US 0625 | HXK 5 | CN.. 1204.. | US 0613-H25 | HXK 2.5 | HXK 5 | HXK 8 | 8,95 |
