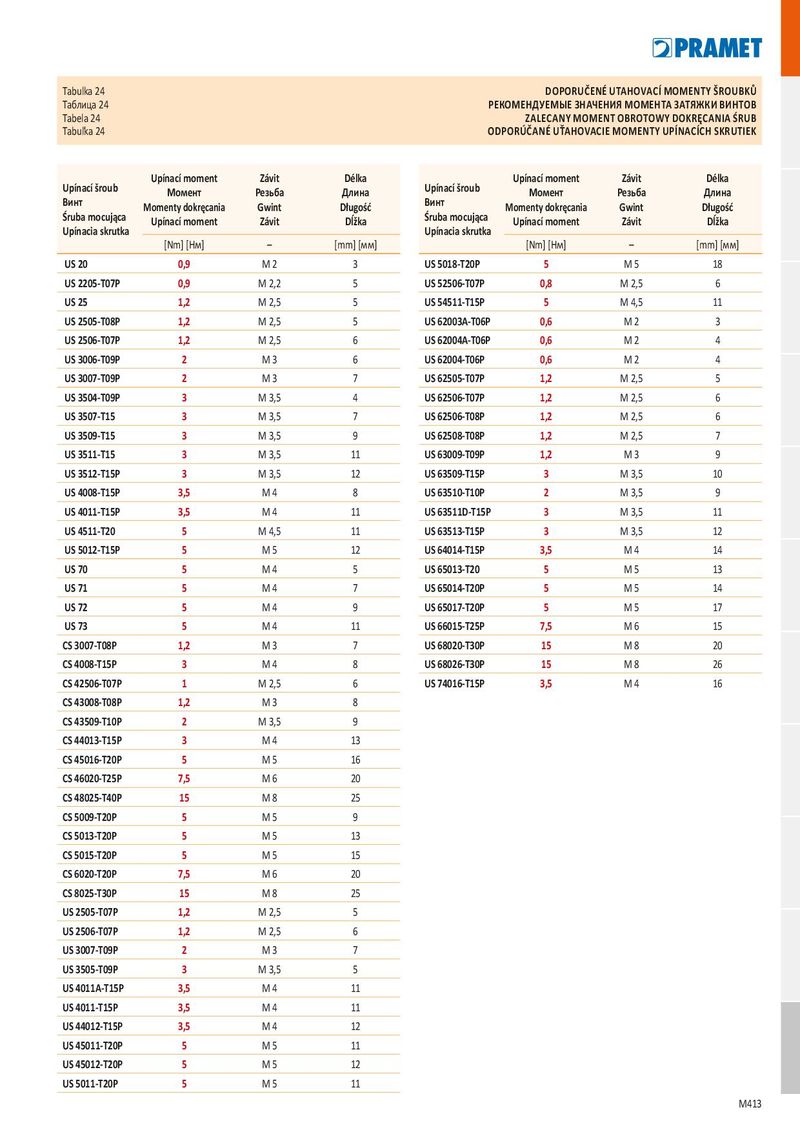

Tabulka 24 DOPORUČENÉ UTAHOVACÍ MOMENT Y ŠROUBKŮ Таблица 24 РЕКОМЕНДУЕМЫЕ ЗНАЧЕНИЯ МОМЕНТА ЗАТЯЖКИ ВИНТОВ Tabela 24 ZALECANY MOMENT OBROTOWY DOKRĘCANIA ŚRUB Tabuľka 24 ODPORÚČANÉ UŤAHOVACIE MOMENT Y UPÍNACÍCH SKRUTIEK Upínací moment Závit Délka Upínací moment Závit Délka Upínací šroub Upínací šroub Момент Резьба Длина Момент Резьба Длина Винт Винт Momenty dokręcania Gwint Długość Momenty dokręcania Gwint Długość Śruba mocująca Śruba mocująca Upínací moment Závit Dĺžka Upínací moment Závit Dĺžka Upínacia skrutka Upínacia skrutka [Nm] [Нм] – [mm] [мм] [Nm] [Нм] – [mm] [мм] US 20 0,9 M 2 3 US 5018-T20P 5 M 5 18 US 2205-T07P 0,9 M 2,2 5 US 52506-T07P 0,8 M 2,5 6 US 25 1,2 M 2,5 5 US 54511-T15P 5 M 4,5 11 US 2505-T08P 1,2 M 2,5 5 US 62003A-T06P 0,6 M 2 3 US 2506-T07P 1,2 M 2,5 6 US 62004A-T06P 0,6 M 2 4 US 3006-T09P 2 M 3 6 US 62004-T06P 0,6 M 2 4 US 3007-T09P 2 M 3 7 US 62505-T07P 1,2 M 2,5 5 US 3504-T09P 3 M 3,5 4 US 62506-T07P 1,2 M 2,5 6 US 3507-T15 3 M 3,5 7 US 62506-T08P 1,2 M 2,5 6 US 3509-T15 3 M 3,5 9 US 62508-T08P 1,2 M 2,5 7 US 3511-T15 3 M 3,5 11 US 63009-T09P 1,2 M 3 9 US 3512-T15P 3 M 3,5 12 US 63509-T15P 3 M 3,5 10 US 4008-T15P 3,5 M 4 8 US 63510-T10P 2 M 3,5 9 US 4011-T15P 3,5 M 4 11 US 63511D-T15P 3 M 3,5 11 US 4511-T20 5 M 4,5 11 US 63513-T15P 3 M 3,5 12 US 5012-T15P 5 M 5 12 US 64014-T15P 3,5 M 4 14 US 70 5 M 4 5 US 65013-T20 5 M 5 13 US 71 5 M 4 7 US 65014-T20P 5 M 5 14 US 72 5 M 4 9 US 65017-T20P 5 M 5 17 US 73 5 M 4 11 US 66015-T25P 7,5 M 6 15 CS 3007-T08P 1,2 M 3 7 US 68020-T30P 15 M 8 20 CS 4008-T15P 3 M 4 8 US 68026-T30P 15 M 8 26 CS 42506-T07P 1 M 2,5 6 US 74016-T15P 3,5 M 4 16 CS 43008-T08P 1,2 M 3 8 CS 43509-T10P 2 M 3,5 9 CS 44013-T15P 3 M 4 13 CS 45016-T20P 5 M 5 16 CS 46020-T25P 7,5 M 6 20 CS 48025-T40P 15 M 8 25 CS 5009-T20P 5 M 5 9 CS 5013-T20P 5 M 5 13 CS 5015-T20P 5 M 5 15 CS 6020-T20P 7,5 M 6 20 CS 8025-T30P 15 M 8 25 US 2505-T07P 1,2 M 2,5 5 US 2506-T07P 1,2 M 2,5 6 US 3007-T09P 2 M 3 7 US 3505-T09P 3 M 3,5 5 US 4011A-T15P 3,5 M 4 11 US 4011-T15P 3,5 M 4 11 US 44012-T15P 3,5 M 4 12 US 45011-T20P 5 M 5 11 US 45012-T20P 5 M 5 12 US 5011-T20P 5 M 5 11 M413
