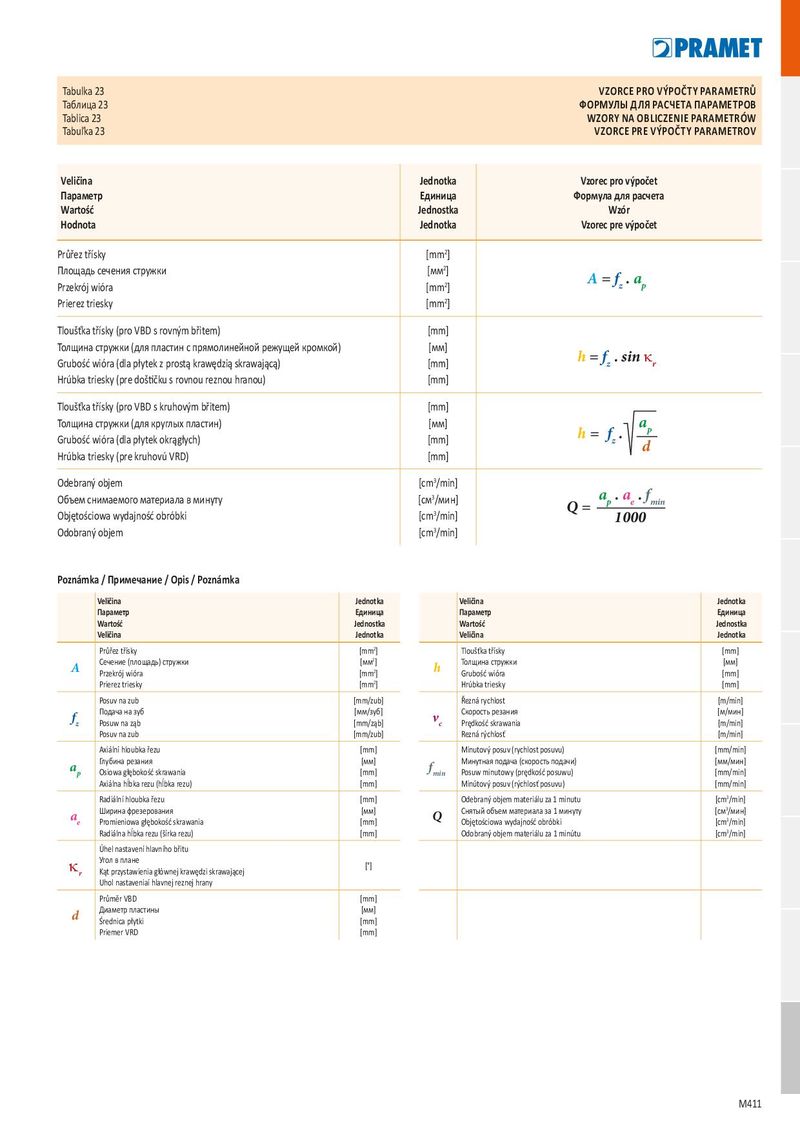

Tabulka 23 VZORCE PRO V ÝPOČT Y PARAMETRŮ Таблица 23 ФОРМУЛЫ Д ЛЯ РАСЧЕТА ПАРАМЕТРОВ Tablica 23 WZORY NA OBLICZENIE PARAMETRÓW Tabuľka 23 VZORCE PRE V ÝPOČT Y PARAMETROV Veličina Jednotka Vzorec pro výpočet Параметр Единица Формула для расчета Wartość Jednostka Wzór Hodnota Jednotka Vzorec pre výpočet Průřez třísky [mm 2 ] Площадь сечения стружки [мм 2 ] A = f . a Przekrój wióra [mm 2 ] z p Prierez triesky [mm 2 ] Tloušťka třísky (pro VBD s rovným břitem) [mm] Толщина стружки (для пластин с прямолинейной режущей кромкой) [мм] h = f . sin k Grubość wióra (dla płytek z prostą krawędzią skrawającą) [mm] z r Hrúbka triesky (pre doštičku s rovnou reznou hranou) [mm] Tloušťka třísky (pro VBD s kruhovým břitem) [mm] Толщина стружки (для круглых пластин) [мм] a p h = f . Grubość wióra (dla płytek okrągłych) [mm] z d Hrúbka triesky (pre kruhovú VRD) [mm] Odebraný objem [cm 3 /min] Объем снимаемого материала в минуту [см 3 /мин] a . a . f p e min Q = Objętościowa wydajność obróbki [cm 3 /min] 1000 Odobraný objem [cm 3 /min] Poznámka / Примечание / Opis / Poznámka Veličina Jednotka Veličina Jednotka Параметр Единица Параметр Единица Wartość Jednostka Wartość Jednostka Veličina Jednotka Veličina Jednotka Průřez třísky [mm 2 ] Tloušťka třísky [mm] Сечение (площадь) стружки [мм 2 ] Толщина стружки [мм] A h Przekrój wióra [mm 2 ] Grubość wióra [mm] Prierez triesky [mm 2 ] Hrúbka triesky [mm] Posuv na zub [mm/zub] Řezná rychlost [m/min] Подача на зуб [мм/зуб] Скорость резания [м/мин] f v z Posuw na ząb [mm/ząb] c Prędkość skrawania [m/min] Posuv na zub [mm/zub] Rezná rýchlosť [m/min] Axiální hloubka řezu [mm] Minutový posuv (rychlost posuvu) [mm/min] Глубина резания [мм] Минутная подача (скорость подачи) [мм/мин] a f p Osiowa głębokość skrawania [mm] min Posuw minutowy (prędkość posuwu) [mm/min] Axiálna hĺbka rezu (hĺbka rezu) [mm] Minútový posuv (rýchlosť posuvu) [mm/min] Radiální hloubka řezu [mm] Odebraný objem materiálu za 1 minutu [cm 3 /min] Ширина фрезерования [мм] Снятый объем материала за 1 минуту [см 3 /мин] a Q e Promieniowa głębokość skrawania [mm] Objętościowa wydajność obróbki [cm 3 /min] Radiálna hĺbka rezu (šírka rezu) [mm] Odobraný objem materiálu za 1 minútu [cm 3 /min] Úhel nastavení hlavního břitu Угол в плане k [°] r Kąt przystawienia głównej krawędzi skrawającej Uhol nastaveniaí hlavnej reznej hrany Průměr VBD [mm] Диаметр пластины [мм] d Średnica płytki [mm] Priemer VRD [mm] M411
