Общий каталог Dormer Pramet 2017 - страница 838

Предыдущая страница Следующая страница

Навигация

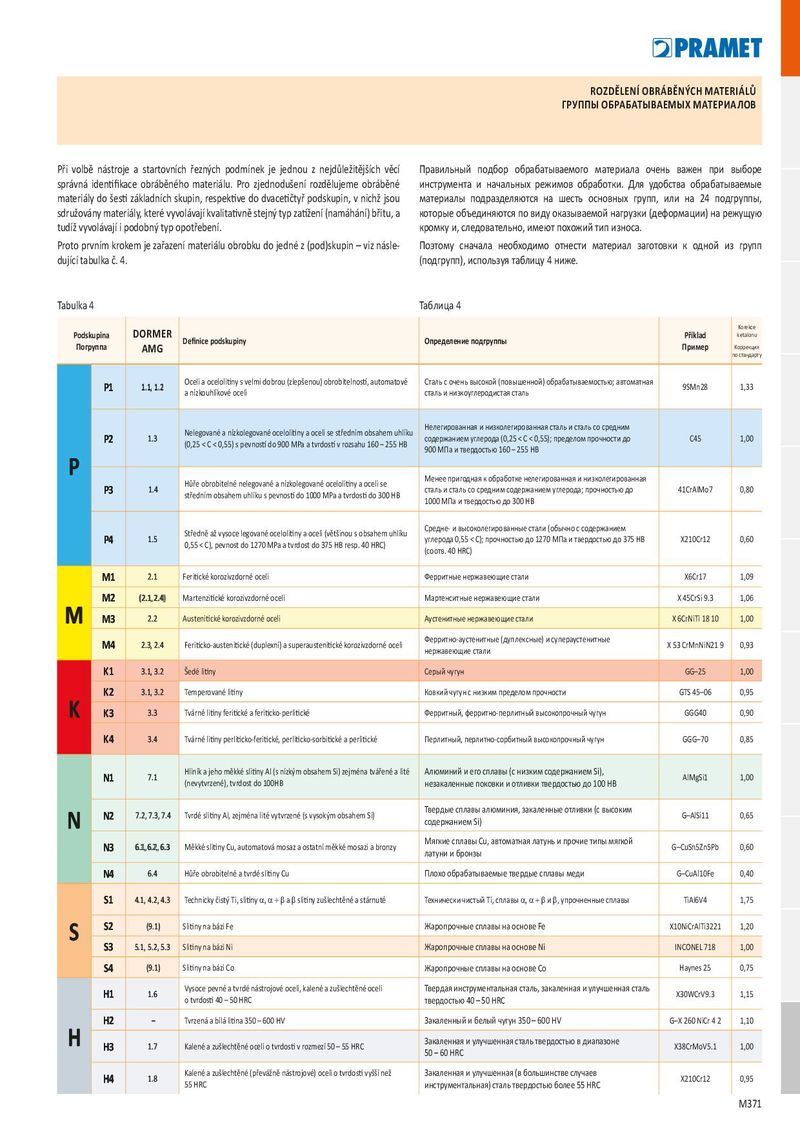

ROZDĚLENÍ OBRÁBĚNÝCH MATERIÁLŮ

ГРУППЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ

Při volbě nástroje a startovních řezných podmínek je jednou z nejdůležitějších věcíПравильный подбор обрабатываемого материала очень важен при выборе
správná identifikace obráběného materiálu. Pro zjednodušení rozdělujeme obráběnéинструмента и начальных режимов обработки. Для удобства обрабатываемые
materiály do šesti základních skupin, respektive do dvacetičtyř podskupin, v nichž jsouматериалы подразделяются на шесть основных групп, или на 24 подгруппы,
sdružovány materiály, které vyvolávají kvalitativně stejný typ zatížení (namáhání) břitu, aкоторые объединяются по виду оказываемой нагрузки (деформации) на режущую
tudíž vyvolávají i podobný typ opotřebení.кромку и, следовательно, имеют похожий тип износа.
Proto prvním krokem je zařazení materiálu obrobku do jedné z (pod)skupin – viz násle-Поэтому сначала необходимо отнести материал заготовки к одной из групп
dující tabulka č. 4.(подгрупп), используя таблицу 4 ниже.
Tabulka 4Таблица 4
Podsk Погрupina уппаDORMER AMGDefinice podskupinyОпределение подгруппыPříklad ПримерKorekce k etalonu Коррекция по стандарту
P11.1, 1.2Oceli a ocelolitiny s velmi dobrou (zlepšenou) obrobitelností, automatové a nízkouhlíkové oceliСталь с очень высокой (повышенной) обрабатываемостью; автоматная сталь и низкоуглеродистая сталь9SMn281,33
PP21.3Nelegované a nízkolegované ocelolitiny a oceli se středním obsahem uhlíku (0,25 < C < 0,55) s pevností do 900 MPa a tvrdostí v rozsahu 160 – 255 HBНелегированная и низколегированная сталь и сталь со средним содержанием углерода (0,25 < C < 0,55); пределом прочности до 900 МПа и твердостью 160 – 255 HBC451,00
P31.4Hůře obrobitelné nelegované a nízkolegované ocelolitiny a oceli se středním obsahem uhlíku s pevností do 1000 MPa a tvrdosti do 300 HBМенее пригодная к обработке нелегированная и низколегированная сталь и сталь со средним содержанием углерода; прочностью до 1000 МПа и твердостью до 300 НВ41CrAlMo70,80
P41.5Středně až vysoce legované ocelolitiny a oceli (většinou s obsahem uhlíku 0,55 < C), pevnost do 1270 MPa a tvrdost do 375 HB resp. 40 HRC)Средне- и высоколегированные стали (обычно с содержанием углерода 0,55 < C); прочностью до 1270 МПа и твердостью до 375 HB (соотв. 40 HRC)X210Cr120,60
M12.1Feritické korozivzdorné oceliФерритные нержавеющие сталиX6Cr171,09
M2(2.1, 2.4) (2.1,2.4)Martenzitické korozivzdorné oceliМартенситные нержавеющие сталиX 45CrSi 9.31,06
MM32.2Austenitické korozivzdorné oceliАустенитные нержавеющие сталиX 6CrNiTi 18 101,00
M42.3, 2.4Feriticko-austenitické (duplexní) a superaustenitické korozivzdorné oceliФерритно-аустенитные (дуплексные) и супераустенитные нержавеющие сталиX 53 CrMnNiN21 90,93
K13.1, 3.2Šedé litinyСерый чугунGG–251,00
K23.1, 3.2Temperované litinyКовкий чугун с низким пределом прочностиGTS 45–060,95
KK33.3Tvárné litiny feritické a feriticko-perlitickéФерритный, ферритно-перлитный высокопрочный чугунGGG400,90
K43.4Tvárné litiny perliticko-feritické, perliticko-sorbitické a perlitickéПерлитный, перлитно-сорбитный высокопрочный чугунGGG–700,85
N17.1Hliník a jeho měkké slitiny Al (s nízkým obsahem Si) zejména tvářené a lité (nevytvrzené), tvrdost do 100HBАлюминий и его сплавы (с низким содержанием Si), незакаленные поковки и отливки твердостью до 100 НВAlMgSi11,00
NN27.2, 7.3, 7.4Tvrdé slitiny Al, zejména lité vytvrzené (s vysokým obsahem Si)Твердые сплавы алюминия, закаленные отливки (с высоким содержанием Si)G–AlSi110,65
N36.1, 6.2, 6.3 6.1,6.2, 6.3Měkké slitiny Cu, automatová mosaz a ostatní měkké mosazi a bronzyМягкие сплавы Cu, автоматная латунь и прочие типы мягкой латуни и бронзыG–CuSn5Zn5Pb0,60
N46.4Hůře obrobitelné a tvrdé slitiny CuПлохо обрабатываемые твердые сплавы медиG–CuAl10Fe0,40
S14.1, 4.2, 4.3Technicky čistý Ti, slitinya,a + babslitiny zušlechtěné a stárnutéТехнически чистый Ti, сплавыa,a + bиb, упрочненные сплавыTiAl6V41,75
SS2(9.1)Slitiny na bázi FeЖаропрочные сплавы на основе FeX10NiCrAlTi32211,20
S35.1, 5.2, 5.3Slitiny na bázi NiЖаропрочные сплавы на основе NiINCONEL 7181,00
S4(9.1)Slitiny na bázi CoЖаропрочные сплавы на основе CoHaynes 250,75
H11.6Vysoce pevné a tvrdé nástrojové oceli, kalené a zušlechtěné oceli o tvrdosti 40 – 50 HRCТвердая инструментальная сталь, закаленная и улучшенная сталь твердостью 40 – 50 HRCX30WCrV9.31,15
H2–Tvrzená a bílá litina 350 – 600 HVЗакаленный и белый чугун 350 – 600 HVG–X 260 NiCr 4 21,10
HH31.7Kalené a zušlechtěné oceli o tvrdosti v rozmezí 50 – 55 HRCЗакаленная и улучшенная сталь твердостью в диапазоне 50 – 60 HRCX38CrMoV5.11,00
H41.8Kalené a zušlechtěné (převážně nástrojové) oceli o tvrdosti vyšší než 55 HRCЗакаленная и улучшенная (в большинстве случаев инструментальная) сталь твердостью более 55 HRCX210Cr120,95
