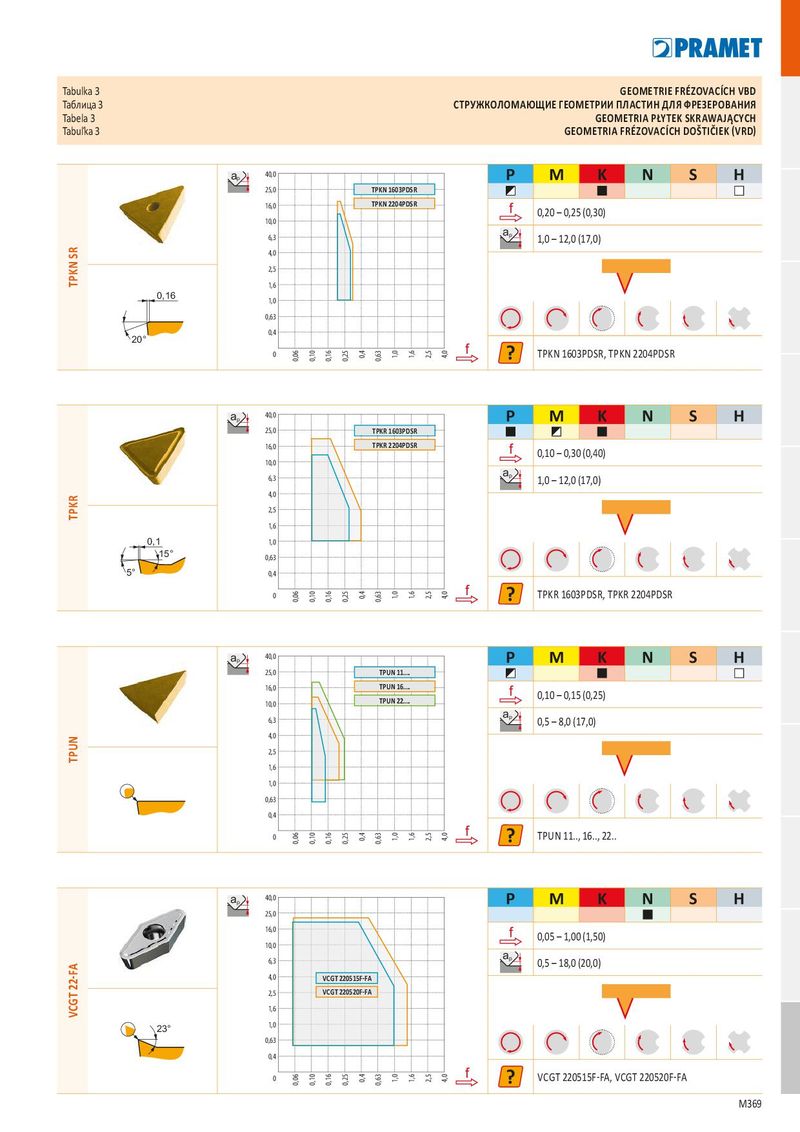

Tabulka 3 GEOMETRIE FRÉZOVACÍCH VBD
Таблицa 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ПЛАСТИН ДЛЯ ФРЕЗЕРОВАНИЯ
Tabela 3 GEOMETRIA PŁYTEK SKRAWAJĄCYCH
Tabuľka 3 GEOMETRIA FRÉZOVACÍCH DOŠTIČIEK (VRD)

ap 40,0 P M K N S H
25,0 TPKN 1603PDSR
TPKN 2204PDSR
16,0
f 0,20 – 0,25 (0,30)
10,0
ap
6,3 1,0 – 12,0 (17,0)
TPKN SR


4,0
2,5
1,6
0,16
1,0
0,63
0,4
20°
0 f ? TPKN 1603PDSR, TPKN 2204PDSR
0,06
0,10
0,16
0,25
0,4
0,63
1,0
1,6
2,5
4,0
ap 40,0 P M K N S H
25,0 TPKR 1603PDSR
TPKR 2204PDSR
16,0
f 0,10 – 0,30 (0,40)
10,0
ap
6,3 1,0 – 12,0 (17,0)
4,0
TPKR


2,5
1,6
0,1 1,0
15° 0,63
5° 0,4
0 f ? TPKR 1603PDSR, TPKR 2204PDSR
0,06
0,10
0,16
0,25
0,4
0,63
1,0
1,6
2,5
4,0


ap 40,0 P M K N S H
25,0 TPUN 11....
TPUN 16....
16,0
f 0,10 – 0,15 (0,25)
10,0 TPUN 22....
ap
6,3 0,5 – 8,0 (17,0)
4,0
TPUN


2,5
1,6
1,0
0,63
0,4
0 f ? TPUN 11.., 16.., 22..
0,06
0,10
0,16
0,25
0,4
0,63
1,0
1,6
2,5
4,0


ap 40,0 P M K N S H
25,0
16,0
f 0,05 – 1,00 (1,50)
10,0
ap
6,3 0,5 – 18,0 (20,0)
VCGT 22-FA


4,0 VCGT 220515F-FA
2,5 VCGT 220520F-FA
1,6
1,0
23°
0,63
0,4
0 f ? VCGT 220515F-FA, VCGT 220520F-FA
0,06
0,10
0,16
0,25
0,4
0,63
1,0
1,6
2,5
4,0


M369
