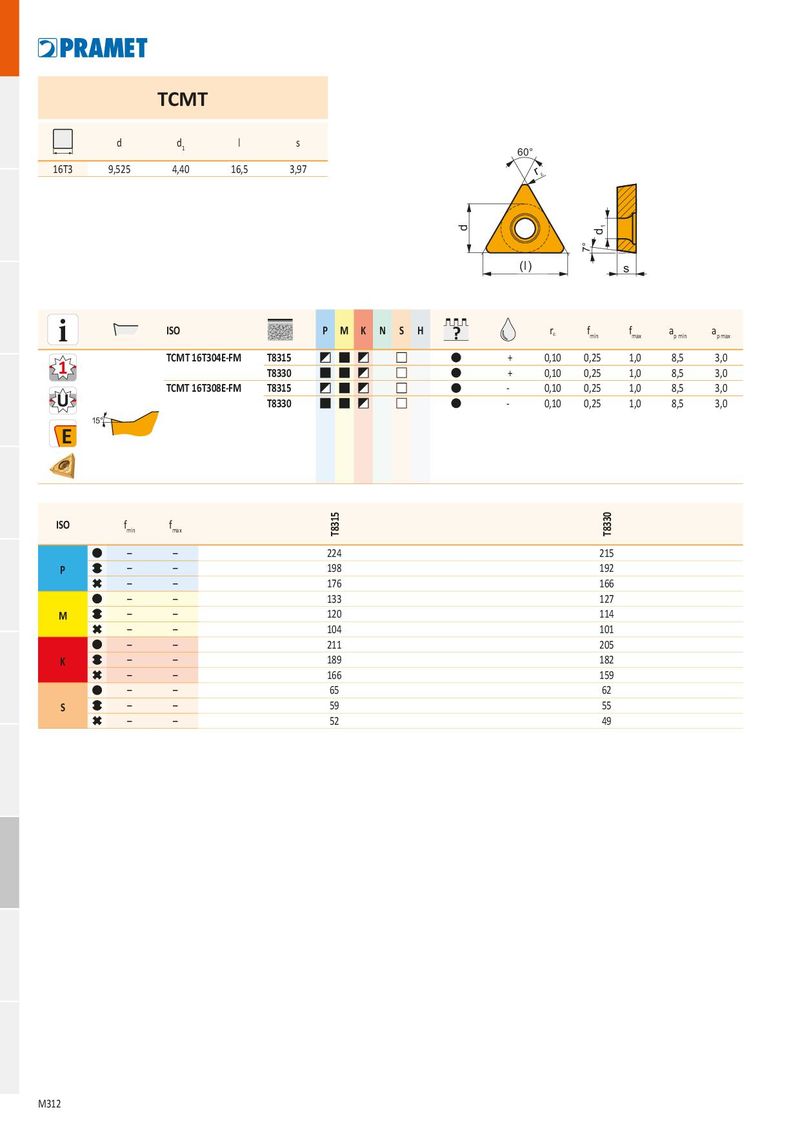

| TCMT | |||||
| d | d1 l | s | 60° | ||
| 16T3 | 9,525 | 4,40 16,5 | 3,97 | re | |
| d (l) | 7° s d1 |
| i ISO | P M K | N S H | ? | re | fmin | fmax | ap min | ap max | ||
| TCMT 16T304E-FM | T8315 | + | 0,10 | 0,25 | 1,0 | 8,5 | 3,0 | |||
| 1 | T8330 | + | 0,10 | 0,25 | 1,0 | 8,5 | 3,0 | |||
| TCMT 16T308E-FM | T8315 | - | 0,10 | 0,25 | 1,0 | 8,5 | 3,0 | |||
| E 15° | T8330 | - | 0,10 | 0,25 | 1,0 | 8,5 | 3,0 |
| ISO | fmin | fmax | T8315 | T8330 |
| – | – | 224 | 215 | |
| P | – | – | 198 | 192 |
| – | – | 176 | 166 | |
| – | – | 133 | 127 | |
| M | – | – | 120 | 114 |
| – | – | 104 | 101 | |
| – | – | 211 | 205 | |
| K | – | – | 189 | 182 |
| – | – | 166 | 159 | |
| – | – | 65 | 62 | |
| S | – | – | 59 | 55 |
| – | – | 52 | 49 |
