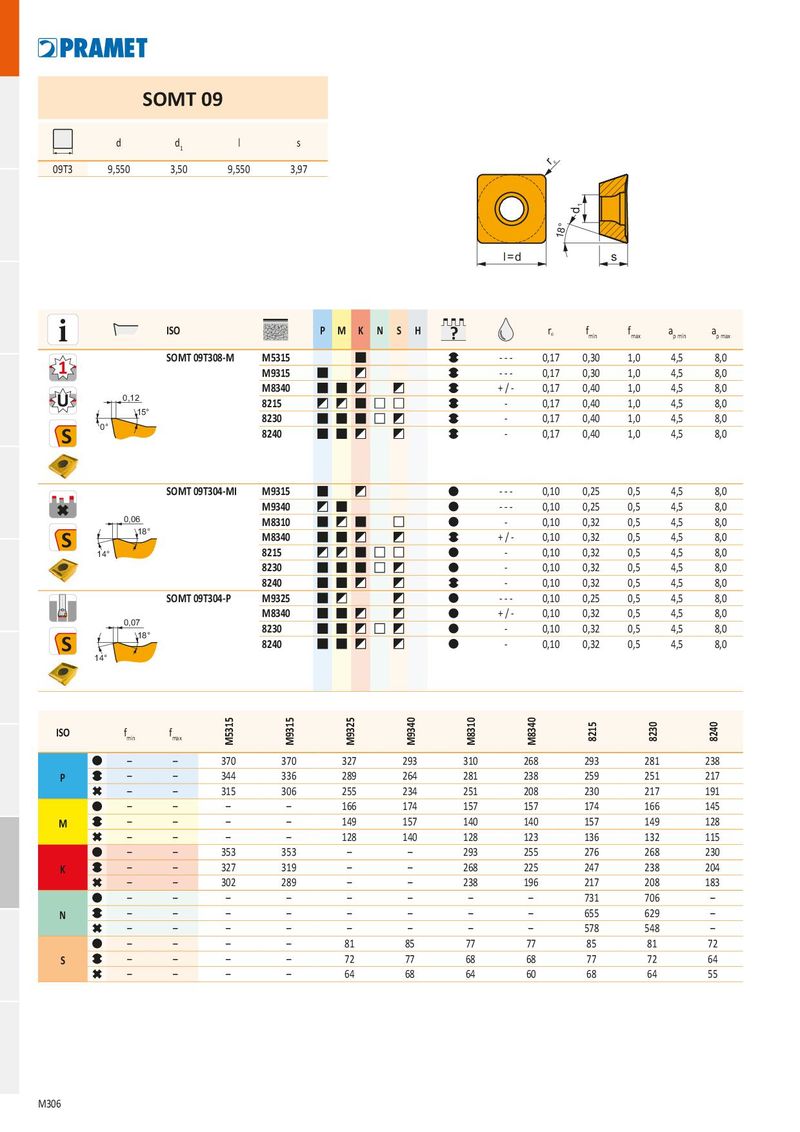

SOMT 09
| d | d1 | l | s | |
| 09T3 | 9,550 | 3,50 | 9,550 | 3,97 |
r
18° l=d s
| i | ISO | P M K N S H | ? | re | fmin | fmax | ap min | ap max | |||
| 1 | SOMT 09T308-M | M5315 | - - - | 0,17 | 0,30 | 1,0 | 4,5 | 8,0 | |||
| M9315 | - - - | 0,17 | 0,30 | 1,0 | 4,5 | 8,0 | |||||
| M8340 | +/- | 0,17 | 0,40 | 1,0 | 4,5 | 8,0 | |||||
| 0,12 15° | 8215 | - | 0,17 | 0,40 | 1,0 | 4,5 | 8,0 | ||||
| 0° | 8230 | - | 0,17 | 0,40 | 1,0 | 4,5 | 8,0 | ||||
| S | 8240 | - | 0,17 | 0,40 | 1,0 | 4,5 | 8,0 | ||||
| SOMT 09T304-MI | M9315 | - - - | 0,10 | 0,25 | 0,5 | 4,5 | 8,0 | ||||
| M9340 | - - - | 0,10 | 0,25 | 0,5 | 4,5 | 8,0 | |||||
| 0,06 ° | M8310 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | ||||
| S | 18 | M8340 | +/- | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | |||
| 14° | 8215 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | ||||
| 8230 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | |||||
| 8240 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | |||||
| SOMT 09T304-P | M9325 | - - - | 0,10 | 0,25 | 0,5 | 4,5 | 8,0 | ||||
| M8340 | +/- | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | |||||
| 0,07 18° | 8230 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 | ||||
| S | 14° | 8240 | - | 0,10 | 0,32 | 0,5 | 4,5 | 8,0 |
| ISO | fmin | fmax | M5315 | M9315 | M9325 | M9340 | M8310 | M8340 | 8215 | 8230 | 8240 |
| – | – | 370 | 370 | 327 | 293 | 310 | 268 | 293 | 281 | 238 | |
| P | – | – | 344 | 336 | 289 | 264 | 281 | 238 | 259 | 251 | 217 |
| – | – | 315 | 306 | 255 | 234 | 251 | 208 | 230 | 217 | 191 | |
| – | – | – | – | 166 | 174 | 157 | 157 | 174 | 166 | 145 | |
| M | – | – | – | – | 149 | 157 | 140 | 140 | 157 | 149 | 128 |
| – | – | – | – | 128 | 140 | 128 | 123 | 136 | 132 | 115 | |
| – | – | 353 | 353 | – | – | 293 | 255 | 276 | 268 | 230 | |
| K | – | – | 327 | 319 | – | – | 268 | 225 | 247 | 238 | 204 |
| – | – | 302 | 289 | – | – | 238 | 196 | 217 | 208 | 183 | |
| – | – | – | – | – | – | – | – | 731 | 706 | – | |
| N | – | – | – | – | – | – | – | – | 655 | 629 | – |
| – | – | – | – | – | – | – | – | 578 | 548 | – | |
| – | – | – | – | 81 | 85 | 77 | 77 | 85 | 81 | 72 | |
| S | – | – | – | – | 72 | 77 | 68 | 68 | 77 | 72 | 64 |
| – | – | – | – | 64 | 68 | 64 | 60 | 68 | 64 | 55 |
