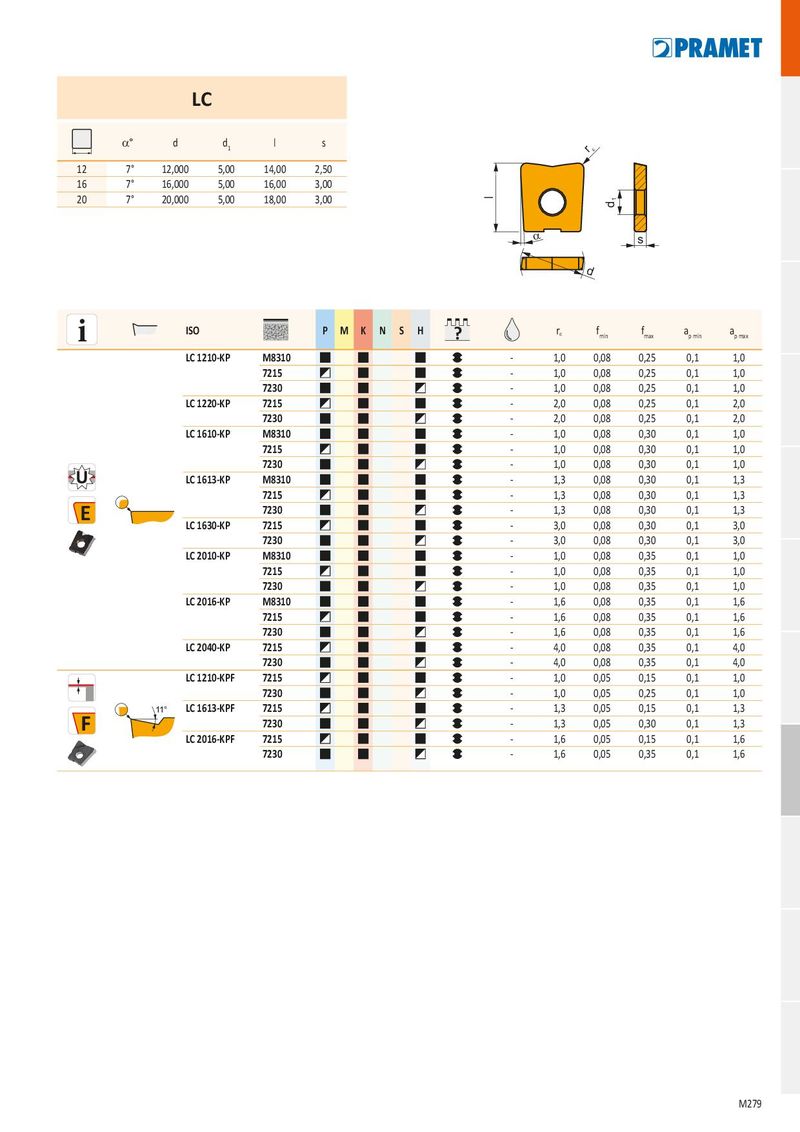

| L | C | ||||
| a° | d | d1 | l | s | |
| 12 | 7° | 12,000 | 5,00 | 14,00 | 2,50 |
| 16 | 7° | 16,000 | 5,00 | 16,00 | 3,00 |
| 20 | 7° | 20,000 | 5,00 | 18,00 | 3,00 |
a s d
| i | ISO | P M | K N S H | ? | re | fmin | fmax | ap min | ap max | |||
| LC 1210-KP | M8310 | - | 1,0 | 0,08 | 0,25 | 0,1 | 1,0 | |||||
| 7215 | - | 1,0 | 0,08 | 0,25 | 0,1 | 1,0 | ||||||
| 7230 | - | 1,0 | 0,08 | 0,25 | 0,1 | 1,0 | ||||||
| LC 1220-KP | 7215 | - | 2,0 | 0,08 | 0,25 | 0,1 | 2,0 | |||||
| 7230 | - | 2,0 | 0,08 | 0,25 | 0,1 | 2,0 | ||||||
| LC 1610-KP | M8310 | - | 1,0 | 0,08 | 0,30 | 0,1 | 1,0 | |||||
| 7215 | - | 1,0 | 0,08 | 0,30 | 0,1 | 1,0 | ||||||
| 7230 | - | 1,0 | 0,08 | 0,30 | 0,1 | 1,0 | ||||||
| LC 1613-KP | M8310 | - | 1,3 | 0,08 | 0,30 | 0,1 | 1,3 | |||||
| 7215 | - | 1,3 | 0,08 | 0,30 | 0,1 | 1,3 | ||||||
| E | 7230 | - | 1,3 | 0,08 | 0,30 | 0,1 | 1,3 | |||||
| LC 1630-KP | 7215 | - | 3,0 | 0,08 | 0,30 | 0,1 | 3,0 | |||||
| 7230 | - | 3,0 | 0,08 | 0,30 | 0,1 | 3,0 | ||||||
| LC 2010-KP | M8310 | - | 1,0 | 0,08 | 0,35 | 0,1 | 1,0 | |||||
| 7215 | - | 1,0 | 0,08 | 0,35 | 0,1 | 1,0 | ||||||
| 7230 | - | 1,0 | 0,08 | 0,35 | 0,1 | 1,0 | ||||||
| LC 2016-KP | M8310 | - | 1,6 | 0,08 | 0,35 | 0,1 | 1,6 | |||||
| 7215 | - | 1,6 | 0,08 | 0,35 | 0,1 | 1,6 | ||||||
| 7230 | - | 1,6 | 0,08 | 0,35 | 0,1 | 1,6 | ||||||
| LC 2040-KP | 7215 | - | 4,0 | 0,08 | 0,35 | 0,1 | 4,0 | |||||
| 7230 | - | 4,0 | 0,08 | 0,35 | 0,1 | 4,0 | ||||||
| LC 1210-KPF | 7215 | - | 1,0 | 0,05 | 0,15 | 0,1 | 1,0 | |||||
| 7230 | - | 1,0 | 0,05 | 0,25 | 0,1 | 1,0 | ||||||
| 11° | LC 1613-KPF | 7215 | - | 1,3 | 0,05 | 0,15 | 0,1 | 1,3 | ||||
| F | 7230 | - | 1,3 | 0,05 | 0,30 | 0,1 | 1,3 | |||||
| LC 2016-KPF | 7215 | - | 1,6 | 0,05 | 0,15 | 0,1 | 1,6 | |||||
| 7230 | - | 1,6 | 0,05 | 0,35 | 0,1 | 1,6 |
