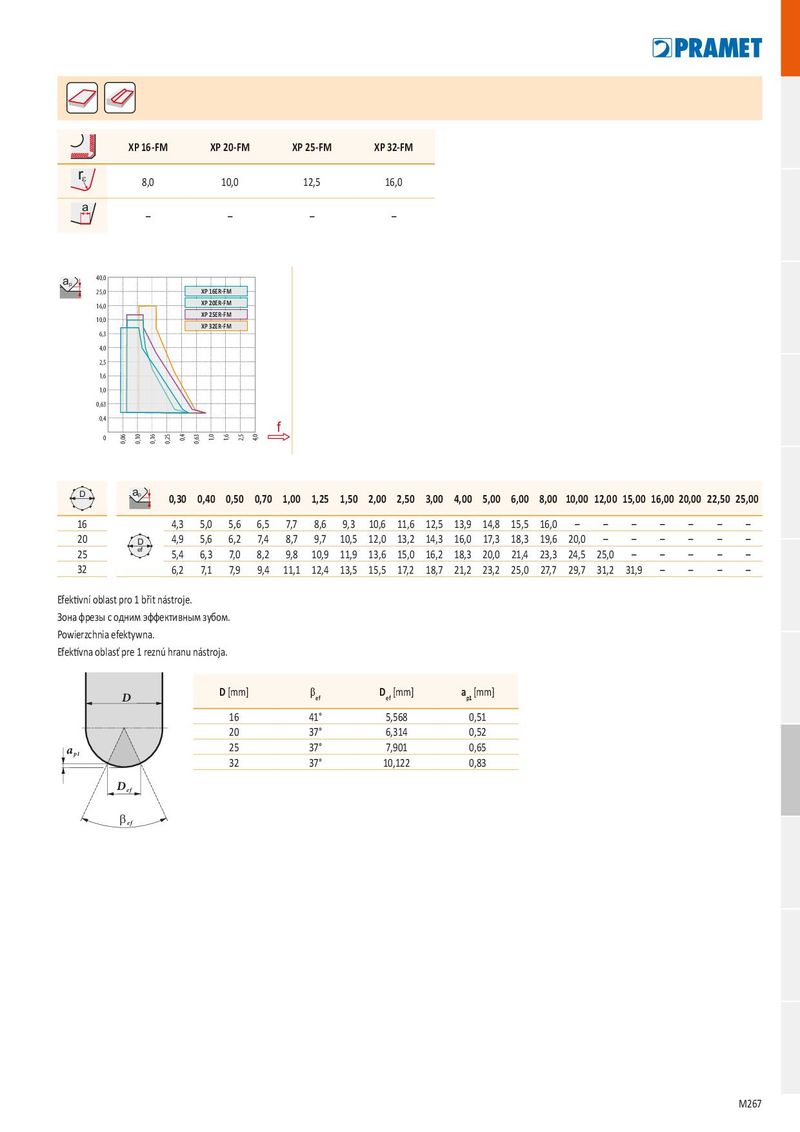

r
e a
| XP 16-FM | XP 20-FM | XP 25-FM | XP 32-FM | |
| 8,0 | 10,0 | 12,5 | 16,0 |
a 40,0 p 25,0 XP 16ER-FM 16,0 XP 20ER-FM XP 25ER-FM 10,0 XP 32ER-FM 6,3 4,0 2,5 1,6 1,0 0,63 0,4 f 0
| D | ap | 0,30 | 0,40 | 0,50 | 0,70 | 1,00 | 1,25 | 1,50 | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 15,00 | 16,00 | 20,00 | 22,50 | 25,00 |
| 16 | 4,3 | 5,0 | 5,6 | 6,5 | 7,7 | 8,6 | 9,3 | 10,6 | 11,6 | 12,5 | 13,9 | 14,8 | 15,5 | 16,0 | – | – | – | – | – | – | – | |
| 20 | D | 4,9 | 5,6 | 6,2 | 7,4 | 8,7 | 9,7 | 10,5 | 12,0 | 13,2 | 14,3 | 16,0 | 17,3 | 18,3 | 19,6 | 20,0 | – | – | – | – | – | – |
| 25 | ef | 5,4 | 6,3 | 7,0 | 8,2 | 9,8 | 10,9 | 11,9 | 13,6 | 15,0 | 16,2 | 18,3 | 20,0 | 21,4 | 23,3 | 24,5 | 25,0 | – | – | – | – | – |
| 32 | 6,2 | 7,1 | 7,9 | 9,4 | 11,1 | 12,4 | 13,5 | 15,5 | 17,2 | 18,7 | 21,2 | 23,2 | 25,0 | 27,7 | 29,7 | 31,2 | 31,9 | – | – | – | – |
Efektivní oblast pro 1 břit nástroje. Зона фрезы с одним эффективным зубом. Powierzchnia efektywna. Efektívna oblasť pre 1 reznú hranu nástroja.
| D[mm] | bef | Def[mm] | ap1 [mm] |
| 16 | 41° | 5,568 | 0,51 |
| 20 | 37° | 6,314 | 0,52 |
| 25 | 37° | 7,901 | 0,65 |
| 32 | 37° | 10,122 | 0,83 |
D ef b ef
