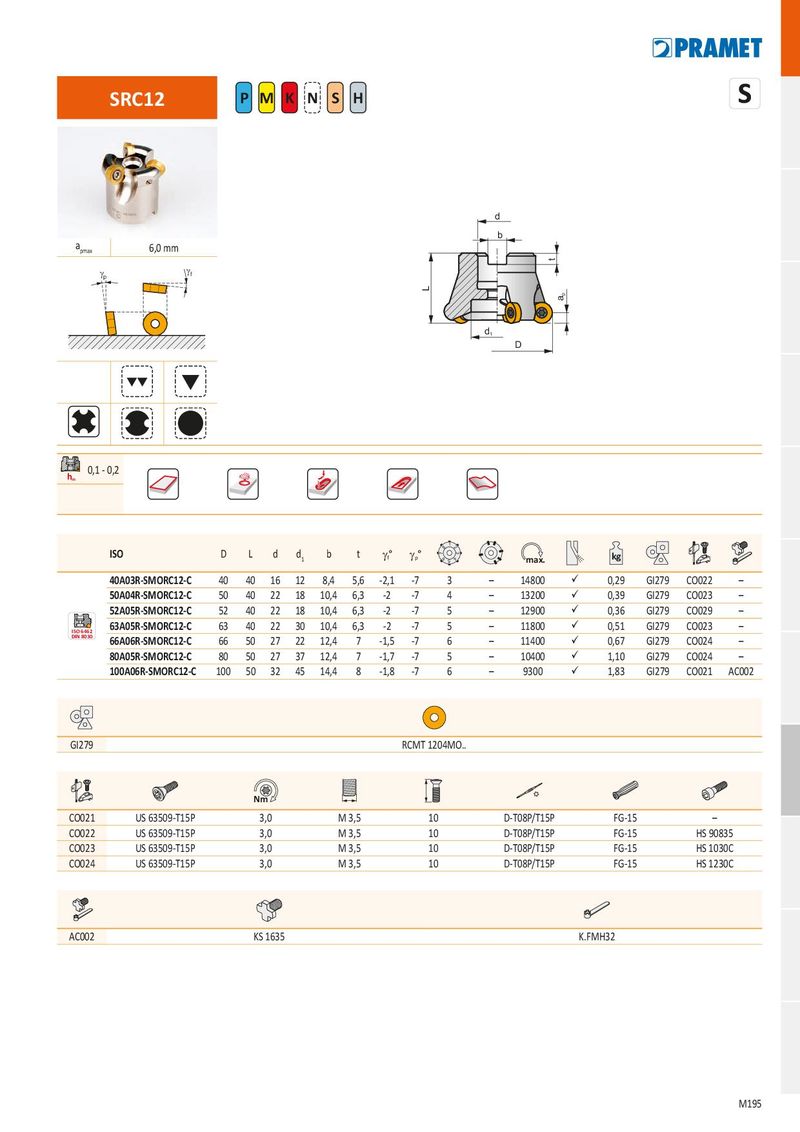

d b
| apmax 6,0 mm | |||||||||||
| gp gf | L | ap d1 D t | |||||||||
| hm 0,1 - 0,2 | |||||||||||
| ISO | D | L | d | d1 | b | t g° f g° p | 1 2 3 4 5 6 7 8 max. | kg | |||
| 40A03R-SMORC12-C | 40 | 40 | 16 | 12 | 8,4 | 5,6 -2,1 -7 | 3 – 14800 ü | 0,29 | GI279 | CO022 | – |
| 50A04R-SMORC12-C | 50 | 40 | 22 | 18 | 10,4 | 6,3 -2 -7 | 4 – 13200 ü | 0,39 | GI279 | CO023 | – |
| 52A05R-SMORC12-C | 52 | 40 | 22 | 18 | 10,4 | 6,3 -2 -7 | 5 – 12900 ü | 0,36 | GI279 | CO029 | – |
| ISO 6462 63A05R-SMORC12-C | 63 | 40 | 22 | 30 | 10,4 | 6,3 -2 -7 | 5 – 11800 ü | 0,51 | GI279 | CO023 | – |
| DIN 8030 66A06R-SMORC12-C | 66 | 50 | 27 | 22 | 12,4 | 7 -1,5 -7 | 6 – 11400 ü | 0,67 | GI279 | CO024 | – |
| 80A05R-SMORC12-C | 80 | 50 | 27 | 37 | 12,4 | 7 -1,7 -7 | 5 – 10400 ü | 1,10 | GI279 | CO024 | – |
| 100A06R-SMORC12-C | 100 | 50 | 32 | 45 | 14,4 | 8 -1,8 -7 | 6 – 9300 ü | 1,83 | GI279 | CO021 | AC002 |
| GI279 | RCMT 1 | 204MO.. |
| Nm | |||||||
| CO021 | US 63509-T15P | 3,0 | M 3,5 | 10 | D-T08P/T15P | FG-15 | – |
| CO022 | US 63509-T15P | 3,0 | M 3,5 | 10 | D-T08P/T15P | FG-15 | HS 90835 |
| CO023 | US 63509-T15P | 3,0 | M 3,5 | 10 | D-T08P/T15P | FG-15 | HS 1030C |
| CO024 | US 63509-T15P | 3,0 | M 3,5 | 10 | D-T08P/T15P | FG-15 | HS 1230C |
| AC002 | KS 1635 | K.FMH32 |
