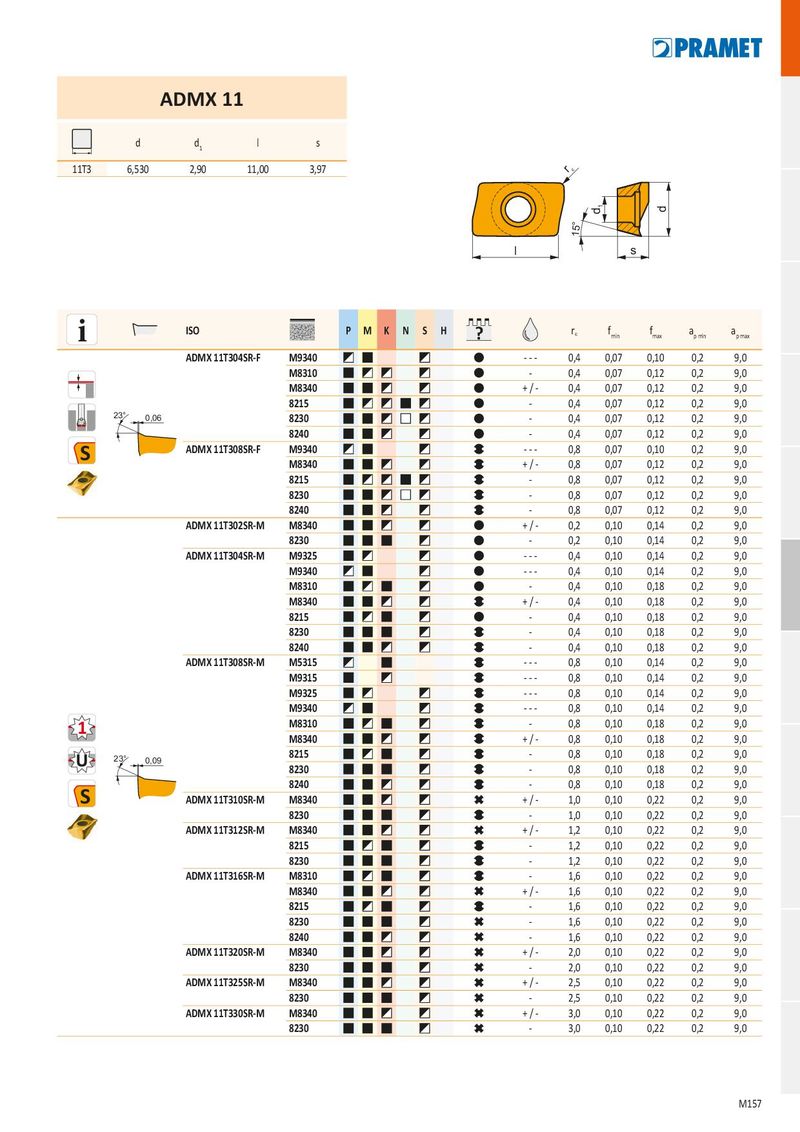

Общий каталог Dormer Pramet 2017 - страница 624
Навигация
Каталог Dormer Pramet токарная обработка 2021 - 2022
Каталог Dormer Pramet обработка отверстий 2021 - 2022
Общий каталог Dormer Pramet 2018
Брошюра Dormer Pramet новинки 2021
Общий каталог Dormer Pramet 2016
| d | d | l | s | ||
| 1 | |||||
| 11T3 | 6,530 | 2,90 | 11,00 | 3,97 | r |
e
15° l s
| i | ISO | P M K | N S H | ? | re | fmin | fmax | ap min | ap max | |||
| ADMX 11T304SR-F | M9340 | - - - | 0,4 | 0,07 | 0,10 | 0,2 | 9,0 | |||||
| M8310 | - | 0,4 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| M8340 | +/- | 0,4 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| 8215 | - | 0,4 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| 23° 0,06 | 8230 | - | 0,4 | 0,07 | 0,12 | 0,2 | 9,0 | |||||
| 8240 | - | 0,4 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| S | ADMX 11T308SR-F | M9340 | - - - | 0,8 | 0,07 | 0,10 | 0,2 | 9,0 | ||||
| M8340 | +/- | 0,8 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| 8215 | - | 0,8 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| 8230 | - | 0,8 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| 8240 | - | 0,8 | 0,07 | 0,12 | 0,2 | 9,0 | ||||||
| ADMX 11T302SR-M | M8340 | +/- | 0,2 | 0,10 | 0,14 | 0,2 | 9,0 | |||||
| 8230 | - | 0,2 | 0,10 | 0,14 | 0,2 | 9,0 | ||||||
| ADMX 11T304SR-M | M9325 | - - - | 0,4 | 0,10 | 0,14 | 0,2 | 9,0 | |||||
| M9340 | - - - | 0,4 | 0,10 | 0,14 | 0,2 | 9,0 | ||||||
| M8310 | - | 0,4 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| M8340 | +/- | 0,4 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| 8215 | - | 0,4 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| 8230 | - | 0,4 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| 8240 | - | 0,4 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| ADMX 11T308SR-M | M5315 | - - - | 0,8 | 0,10 | 0,14 | 0,2 | 9,0 | |||||
| M9315 | - - - | 0,8 | 0,10 | 0,14 | 0,2 | 9,0 | ||||||
| M9325 | - - - | 0,8 | 0,10 | 0,14 | 0,2 | 9,0 | ||||||
| M9340 | - - - | 0,8 | 0,10 | 0,14 | 0,2 | 9,0 | ||||||
| 1 | M8310 | - | 0,8 | 0,10 | 0,18 | 0,2 | 9,0 | |||||
| M8340 | +/- | 0,8 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| 23° 009 | 8215 | - | 0,8 | 0,10 | 0,18 | 0,2 | 9,0 | |||||
| , | 8230 | - | 0,8 | 0,10 | 0,18 | 0,2 | 9,0 | |||||
| 8240 | - | 0,8 | 0,10 | 0,18 | 0,2 | 9,0 | ||||||
| S | ADMX 11T310SR-M | M8340 | +/- | 1,0 | 0,10 | 0,22 | 0,2 | 9,0 | ||||
| 8230 | - | 1,0 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| ADMX 11T312SR-M | M8340 | +/- | 1,2 | 0,10 | 0,22 | 0,2 | 9,0 | |||||
| 8215 | - | 1,2 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| 8230 | - | 1,2 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| ADMX 11T316SR-M | M8310 | - | 1,6 | 0,10 | 0,22 | 0,2 | 9,0 | |||||
| M8340 | +/- | 1,6 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| 8215 | - | 1,6 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| 8230 | - | 1,6 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| 8240 | - | 1,6 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| ADMX 11T320SR-M | M8340 | +/- | 2,0 | 0,10 | 0,22 | 0,2 | 9,0 | |||||
| 8230 | - | 2,0 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| ADMX 11T325SR-M | M8340 | +/- | 2,5 | 0,10 | 0,22 | 0,2 | 9,0 | |||||
| 8230 | - | 2,5 | 0,10 | 0,22 | 0,2 | 9,0 | ||||||
| ADMX 11T330SR-M | M8340 | +/- | 3,0 | 0,10 | 0,22 | 0,2 | 9,0 | |||||
| 8230 | - | 3,0 | 0,10 | 0,22 | 0,2 | 9,0 |
