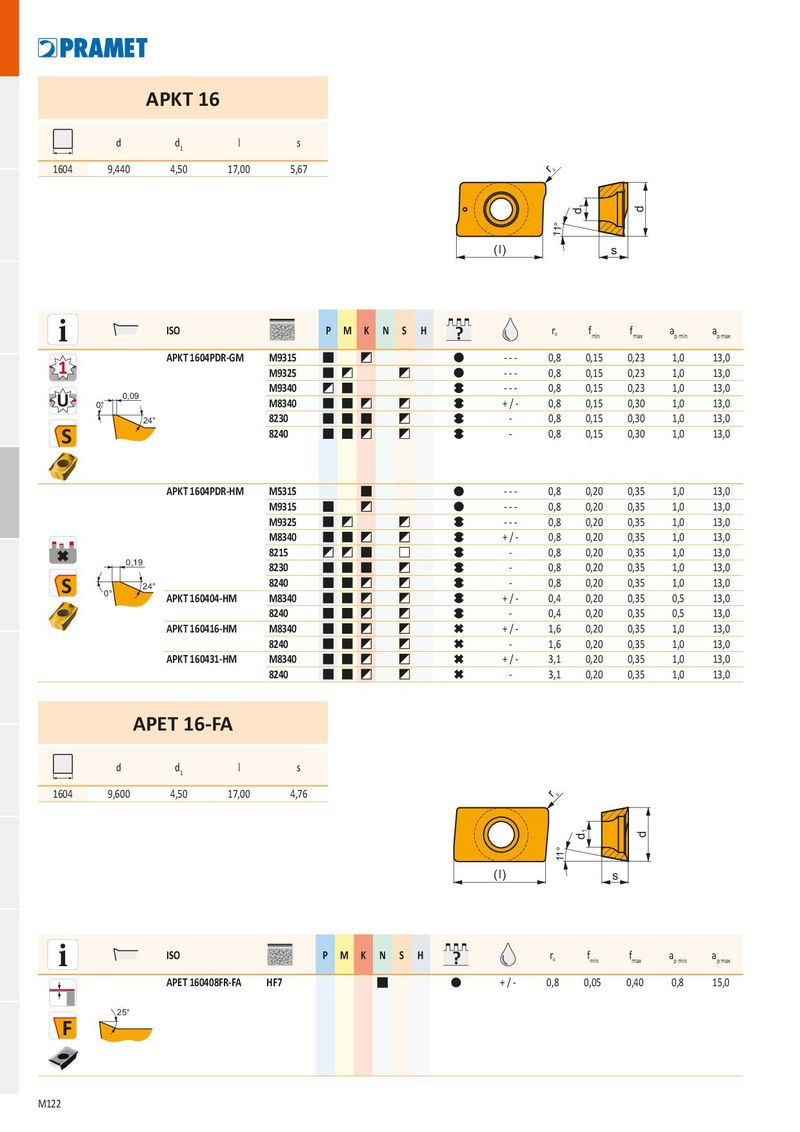

APKT 16
| d | d | l | s | ||
| 1 | |||||
| 1604 | 9,440 | 4,50 | 17,00 | 5,67 | r |
e
11° (l) s
| i | ISO | P M K | N S H | ? | re | fmin | fmax | ap min | ap max | |||
| APKT 1604PDR-GM | M9315 | - - - | 0,8 | 0,15 | 0,23 | 1,0 | 13,0 | |||||
| 1 | M9325 | - - - | 0,8 | 0,15 | 0,23 | 1,0 | 13,0 | |||||
| 009 | M9340 | - - - | 0,8 | 0,15 | 0,23 | 1,0 | 13,0 | |||||
| , 0° | M8340 | +/- | 0,8 | 0,15 | 0,30 | 1,0 | 13,0 | |||||
| 24° | 8230 | - | 0,8 | 0,15 | 0,30 | 1,0 | 13,0 | |||||
| S | 8240 | - | 0,8 | 0,15 | 0,30 | 1,0 | 13,0 | |||||
| APKT 1604PDR-HM | M5315 | - - - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | |||||
| M9315 | - - - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | ||||||
| M9325 | - - - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | ||||||
| M8340 | +/- | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | ||||||
| 8215 | - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | ||||||
| 0,19 | 8230 | - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | |||||
| S | 24° ° | 8240 | - | 0,8 | 0,20 | 0,35 | 1,0 | 13,0 | ||||
| 0 | APKT 160404-HM | M8340 | +/- | 0,4 | 0,20 | 0,35 | 0,5 | 13,0 | ||||
| 8240 | - | 0,4 | 0,20 | 0,35 | 0,5 | 13,0 | ||||||
| APKT 160416-HM | M8340 | +/- | 1,6 | 0,20 | 0,35 | 1,0 | 13,0 | |||||
| 8240 | - | 1,6 | 0,20 | 0,35 | 1,0 | 13,0 | ||||||
| APKT 160431-HM | M8340 | +/- | 3,1 | 0,20 | 0,35 | 1,0 | 13,0 | |||||
| 8240 | - | 3,1 | 0,20 | 0,35 | 1,0 | 13,0 |
APET 16-FA
| d | d | l | s | ||
| 1 | |||||
| 1604 | 9,600 | 4,50 | 17,00 | 4,76 | r |
e
i
F 25°
11° (l) s
| ISO | PMKNSH | ? | r | f | f | a | a | ||
| e | min | max | p min | p max | |||||
| APET 160408FR-FA | HF7 | + / - | 0,8 | 0,05 | 0,40 | 0,8 | 15,0 |
