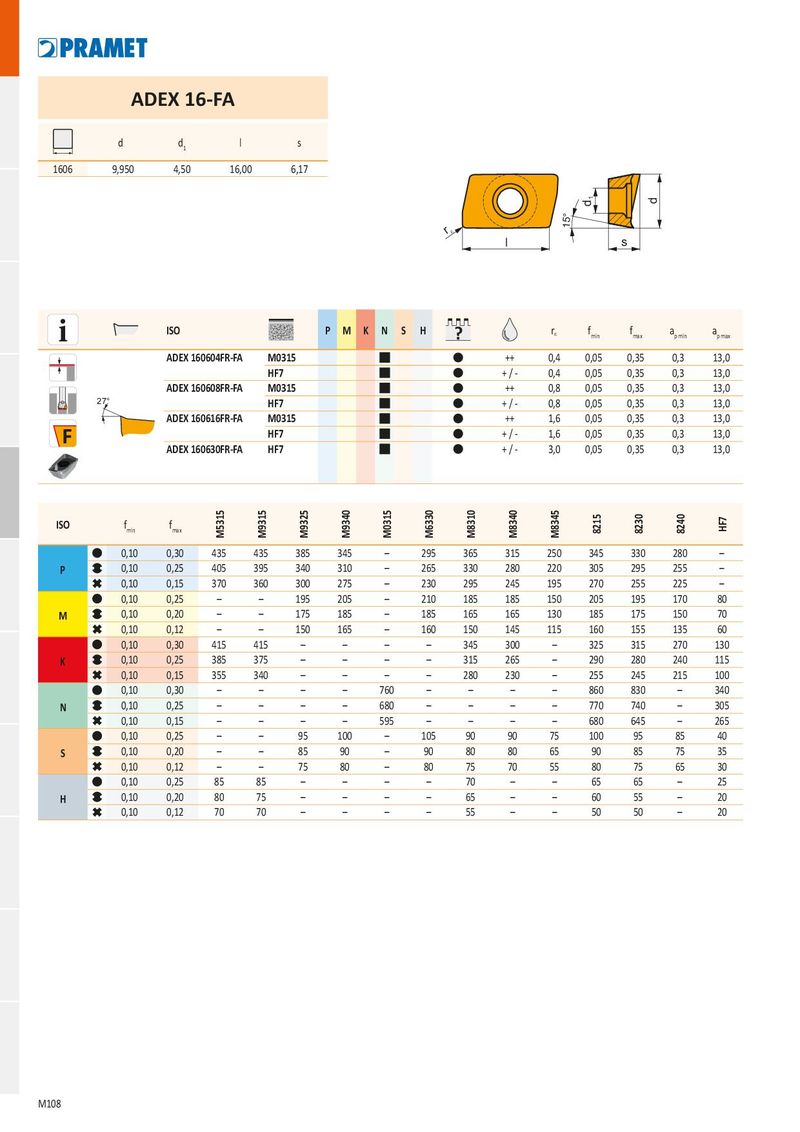

Общий каталог Dormer Pramet 2017 - страница 575
Навигация
Каталог Dormer Pramet токарная обработка 2021 - 2022
Каталог Dormer Pramet обработка отверстий 2021 - 2022
Общий каталог Dormer Pramet 2018
Брошюра Dormer Pramet новинки 2021
Общий каталог Dormer Pramet 2016
| ADEX 16- | FA | ||
| 1606 | d d1 9,950 4,50 | l 16,00 | s 6,17 |
r 15° e s l
| i | ISO | P M | K N S H | ? | re | fmin | fmax | ap min | ap max | |||
| ADEX 160604FR-FA | M0315 | ++ | 0,4 | 0,05 | 0,35 | 0,3 | 13,0 | |||||
| HF7 | +/- | 0,4 | 0,05 | 0,35 | 0,3 | 13,0 | ||||||
| ADEX 160608FR-FA | M0315 | ++ | 0,8 | 0,05 | 0,35 | 0,3 | 13,0 | |||||
| 27° | HF7 | +/- | 0,8 | 0,05 | 0,35 | 0,3 | 13,0 | |||||
| ADEX 160616FR-FA | M0315 | ++ | 1,6 | 0,05 | 0,35 | 0,3 | 13,0 | |||||
| F | HF7 | +/- | 1,6 | 0,05 | 0,35 | 0,3 | 13,0 | |||||
| ADEX 160630FR-FA | HF7 | + / - | 3,0 | 0,05 | 0,35 | 0,3 | 13,0 |
| ISO | fmin | fmax | M5315 | M9315 | M9325 | M9340 | M0315 | M6330 | M8310 | M8340 | M8345 | 8215 | 8230 | 8240 | HF7 |
| 0,10 | 0,30 | 435 | 435 | 385 | 345 | – | 295 | 365 | 315 | 250 | 345 | 330 | 280 | – | |
| P | 0,10 | 0,25 | 405 | 395 | 340 | 310 | – | 265 | 330 | 280 | 220 | 305 | 295 | 255 | – |
| 0,10 | 0,15 | 370 | 360 | 300 | 275 | – | 230 | 295 | 245 | 195 | 270 | 255 | 225 | – | |
| 0,10 | 0,25 | – | – | 195 | 205 | – | 210 | 185 | 185 | 150 | 205 | 195 | 170 | 80 | |
| M | 0,10 | 0,20 | – | – | 175 | 185 | – | 185 | 165 | 165 | 130 | 185 | 175 | 150 | 70 |
| 0,10 | 0,12 | – | – | 150 | 165 | – | 160 | 150 | 145 | 115 | 160 | 155 | 135 | 60 | |
| 0,10 | 0,30 | 415 | 415 | – | – | – | – | 345 | 300 | – | 325 | 315 | 270 | 130 | |
| K | 0,10 | 0,25 | 385 | 375 | – | – | – | – | 315 | 265 | – | 290 | 280 | 240 | 115 |
| 0,10 | 0,15 | 355 | 340 | – | – | – | – | 280 | 230 | – | 255 | 245 | 215 | 100 | |
| 0,10 | 0,30 | – | – | – | – | 760 | – | – | – | – | 860 | 830 | – | 340 | |
| N | 0,10 | 0,25 | – | – | – | – | 680 | – | – | – | – | 770 | 740 | – | 305 |
| 0,10 | 0,15 | – | – | – | – | 595 | – | – | – | – | 680 | 645 | – | 265 | |
| 0,10 | 0,25 | – | – | 95 | 100 | – | 105 | 90 | 90 | 75 | 100 | 95 | 85 | 40 | |
| S | 0,10 | 0,20 | – | – | 85 | 90 | – | 90 | 80 | 80 | 65 | 90 | 85 | 75 | 35 |
| 0,10 | 0,12 | – | – | 75 | 80 | – | 80 | 75 | 70 | 55 | 80 | 75 | 65 | 30 | |
| 0,10 | 0,25 | 85 | 85 | – | – | – | – | 70 | – | – | 65 | 65 | – | 25 | |
| H | 0,10 | 0,20 | 80 | 75 | – | – | – | – | 65 | – | – | 60 | 55 | – | 20 |
| 0,10 | 0,12 | 70 | 70 | – | – | – | – | 55 | – | – | 50 | 50 | – | 20 |
