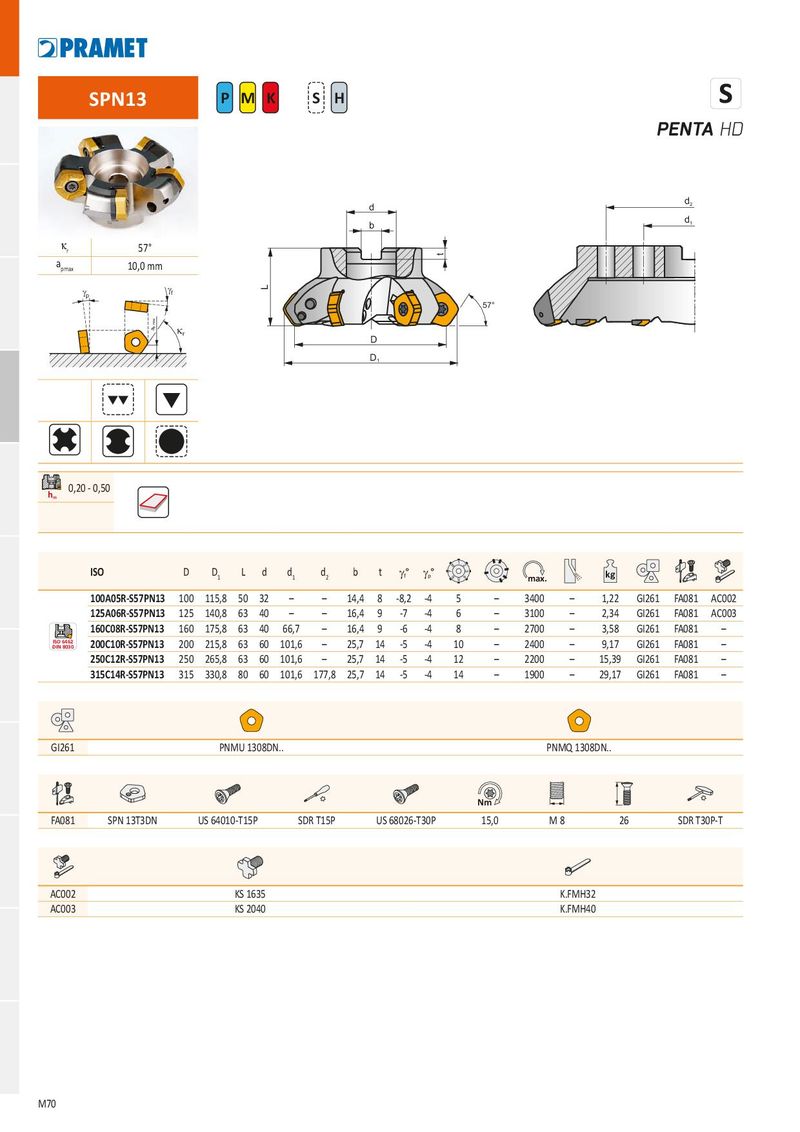

SPN13 P M K S H
PENTA HD
| k | 57° | ||
| r | |||
| a | 10,0 mm | ||
| pmax | |||
| g | g | ||
| p | f |
k r
d b
D D 1
d 2 d 1
57°
0,20 - 0,50 h m
| ISO | D | D1 | L | d | d1 | d2 | b | t | g° f | g° p | 1 2 3 4 5 6 7 8 | max. | kg | ||||||
| 100A05R-S57PN13 | 100 | 115,8 | 50 | 32 | – | – | 14,4 | 8 | -8,2 | -4 | 5 | – | 3400 | – | 1,22 | GI261 | FA081 | AC002 | |
| 125A06R-S57PN13 | 125 | 140,8 | 63 | 40 | – | – | 16,4 | 9 | -7 | -4 | 6 | – | 3100 | – | 2,34 | GI261 | FA081 | AC003 | |
| 160C08R-S57PN13 | 160 | 175,8 | 63 | 40 | 66,7 | – | 16,4 | 9 | -6 | -4 | 8 | – | 2700 | – | 3,58 | GI261 | FA081 | – | |
| ISO 6462 DIN 8030 | 200C10R-S57PN13 | 200 | 215,8 | 63 | 60 | 101,6 | – | 25,7 | 14 | -5 | -4 | 10 | – | 2400 | – | 9,17 | GI261 | FA081 | – |
| 250C12R-S57PN13 | 250 | 265,8 | 63 | 60 | 101,6 | – | 25,7 | 14 | -5 | -4 | 12 | – | 2200 | – | 15,39 | GI261 | FA081 | – | |
| 315C14R-S57PN13 | 315 | 330,8 | 80 | 60 | 101,6 | 177,8 | 25,7 | 14 | -5 | -4 | 14 | – | 1900 | – | 29,17 | GI261 | FA081 | – | |
| GI261 | PN | MU 13 | 08DN | .. | P | NMQ 1308D | N.. | ||||||||||||
| Nm | |||||||||||||||||||
| FA081 | SPN 13T3DN | US 6401 | 0-T15P | SD | R T15P | US 68 | 026- | T30P | 15,0 | M 8 | 26 | SDR T3 | 0P-T | ||||||
| AC002 | KS 16 | 35 | K.FMH32 | ||||||||||||||||
| AC003 | KS 20 | 40 | K.FMH40 |
