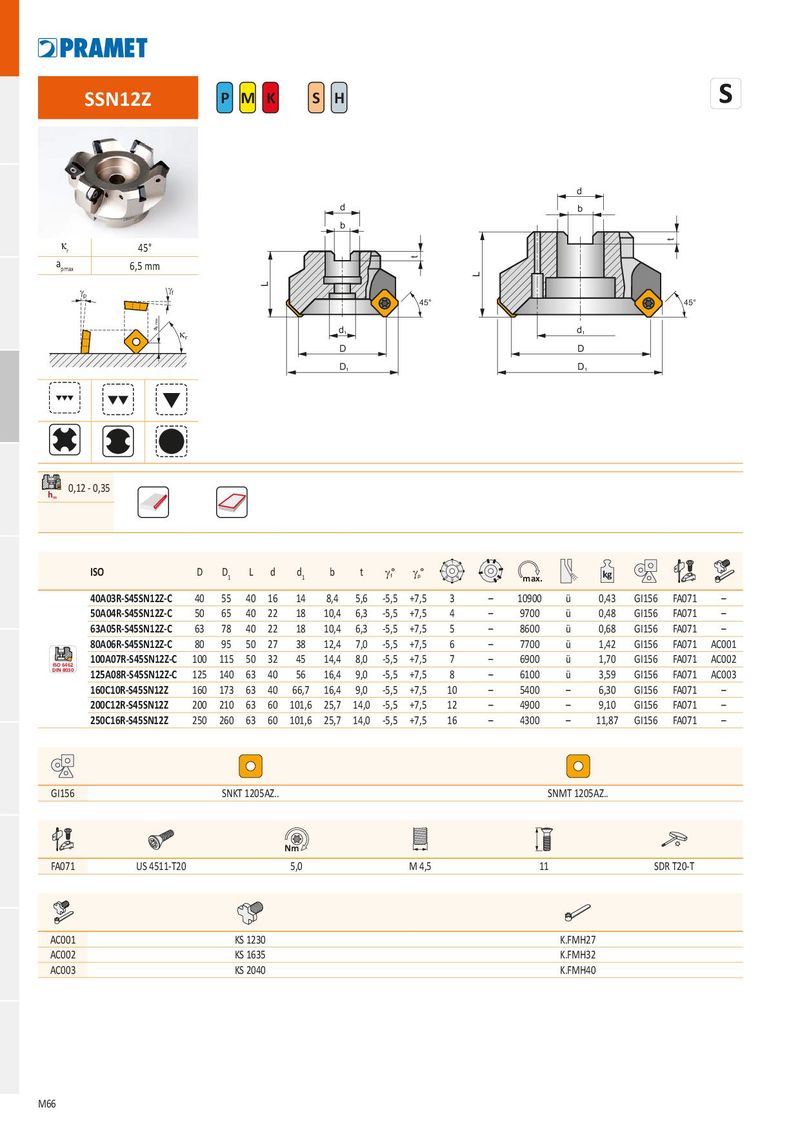

SSN12Z P M K S H
k 45° r a 6,5 mm pmax g g p f
k r
d d b b
45° 45°
| d | d |
| 1 | 1 |
| D | D |
| D | D |
| 1 | 1 |
0,12 - 0,35 h m
| ISO | D | D1 | L | d | d1 | b | t | g° f | g° p | 1 2 3 4 5 6 7 8 | max. | kg | ||||||
| 40A03R-S45SN12Z-C | 40 | 55 | 40 | 16 | 14 | 8,4 | 5,6 | -5,5 | +7,5 | 3 | – | 10900 | ü | 0,43 | GI156 | FA071 | – | |
| 50A04R-S45SN12Z-C | 50 | 65 | 40 | 22 | 18 | 10,4 | 6,3 | -5,5 | +7,5 | 4 | – | 9700 | ü | 0,48 | GI156 | FA071 | – | |
| 63A05R-S45SN12Z-C | 63 | 78 | 40 | 22 | 18 | 10,4 | 6,3 | -5,5 | +7,5 | 5 | – | 8600 | ü | 0,68 | GI156 | FA071 | – | |
| 80A06R-S45SN12Z-C | 80 | 95 | 50 | 27 | 38 | 12,4 | 7,0 | -5,5 | +7,5 | 6 | – | 7700 | ü | 1,42 | GI156 | FA071 | AC001 | |
| ISO 6462 | 100A07R-S45SN12Z-C | 100 | 115 | 50 | 32 | 45 | 14,4 | 8,0 | -5,5 | +7,5 | 7 | – | 6900 | ü | 1,70 | GI156 | FA071 | AC002 |
| DIN 8030 | 125A08R-S45SN12Z-C | 125 | 140 | 63 | 40 | 56 | 16,4 | 9,0 | -5,5 | +7,5 | 8 | – | 6100 | ü | 3,59 | GI156 | FA071 | AC003 |
| 160C10R-S45SN12Z | 160 | 173 | 63 | 40 | 66,7 | 16,4 | 9,0 | -5,5 | +7,5 | 10 | – | 5400 | – | 6,30 | GI156 | FA071 | – | |
| 200C12R-S45SN12Z | 200 | 210 | 63 | 60 | 101,6 | 25,7 | 14,0 | -5,5 | +7,5 | 12 | – | 4900 | – | 9,10 | GI156 | FA071 | – | |
| 250C16R-S45SN12Z | 250 | 260 | 63 | 60 | 101,6 | 25,7 | 14,0 | -5,5 | +7,5 | 16 | – | 4300 | – | 11,87 | GI156 | FA071 | – |
| GI156 | S | NKT 1205AZ.. | SNMT 120 | 5AZ.. | |
| Nm | |||||
| FA071 | US 4511-T20 | 5,0 | M 4,5 | 11 | SDR T20-T |
| AC001 | KS 1230 | K.FMH27 |
| AC002 | KS 1635 | K.FMH32 |
| AC003 | KS 2040 | K.FMH40 |
