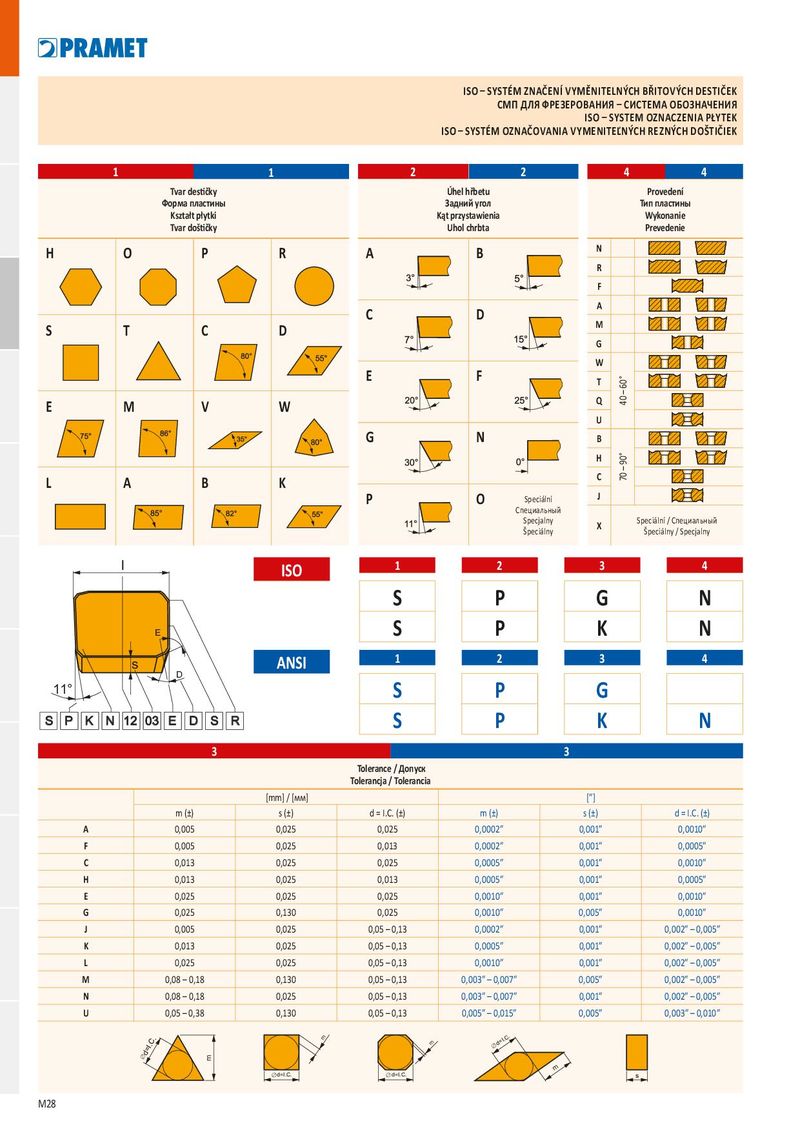

ISO – SYSTÉM ZNAČENÍ VYMĚNITELNÝCH BŘITOVÝCH DESTIČEK СМП ДЛЯ ФРЕЗЕРОВАНИЯ – СИСТЕМА ОБОЗНАЧЕНИЯ ISO – SYSTEM OZNACZENIA PŁYTEK ISO – SYSTÉM OZNAČOVANIA VYMENITEĽNÝCH REZNÝCH DOŠTIČIEK

1 1 2 2 4 4

Tvar destičky	Úhel hřbetu	Provedení
Форма пластины	Задний угол	Тип пластины
Kształt płytki	Kąt przystawienia	Wykonanie
Tvar doštičky	Uhol chrbta	Prevedenie

H	O	P	R	A	B	N
						R
						F
				C	D	A
S	T	C	D			M
						G
						W
				E	F
						T
E	M	V	W			Q
						U
				G	N	B
						H
L	A	B	K			C
				P	O	J
						Speciální
						Специальный

Specjalny	X	Speciální / Специальный
Špeciálny		Špeciálny / Specjalny

l	ISO 1	2	3	4
	S	P	G	N
	S	P	K	N
	E
	ANSI CODEANSI 1	2	3	4
s
	D S	P	G
11°
	S	P	K	N

S P K N 12 03 E D S R 3 3 Tolerance / Допуск Tolerancja / Tolerancia

[mm] / [мм] [ʺ]

	m (±)	s (±)	d = I.C. (±)		m (±)	s (±)		d = I.C. (±)
A	0,005	0,025	0,025		0,0002ʺ	0,001ʺ		0,0010ʺ
F	0,005	0,025	0,013		0,0002ʺ	0,001ʺ		0,0005ʺ
C	0,013	0,025	0,025		0,0005ʺ	0,001ʺ		0,0010ʺ
H	0,013	0,025	0,013		0,0005ʺ	0,001ʺ		0,0005ʺ
E	0,025	0,025	0,025		0,0010ʺ	0,001ʺ		0,0010ʺ
G	0,025	0,130	0,025		0,0010ʺ	0,005ʺ		0,0010ʺ
J	0,005	0,025	0,05 – 0,13		0,0002ʺ	0,001ʺ	0,002ʺ – 0,005ʺ
K	0,013	0,025	0,05 – 0,13		0,0005ʺ	0,001ʺ	0,002ʺ – 0,005ʺ
L	0,025	0,025	0,05 – 0,13		0,0010ʺ	0,001ʺ	0,002ʺ – 0,005ʺ
M	0,08 – 0,18	0,130	0,05 – 0,13	0,003ʺ – 0,007ʺ		0,005ʺ	0,002ʺ – 0,005ʺ
N	0,08 – 0,18	0,025	0,05 – 0,13	0,003ʺ – 0,007ʺ		0,001ʺ	0,002ʺ – 0,005ʺ
U	0,05 – 0,38	0,130	0,05 – 0,13	0,005ʺ – 0,015ʺ		0,005ʺ	0,003ʺ – 0,010ʺ

m m Ć d=I.C. d=I.C. Ć

Ć d=I.C. Ć d=I.C. s
