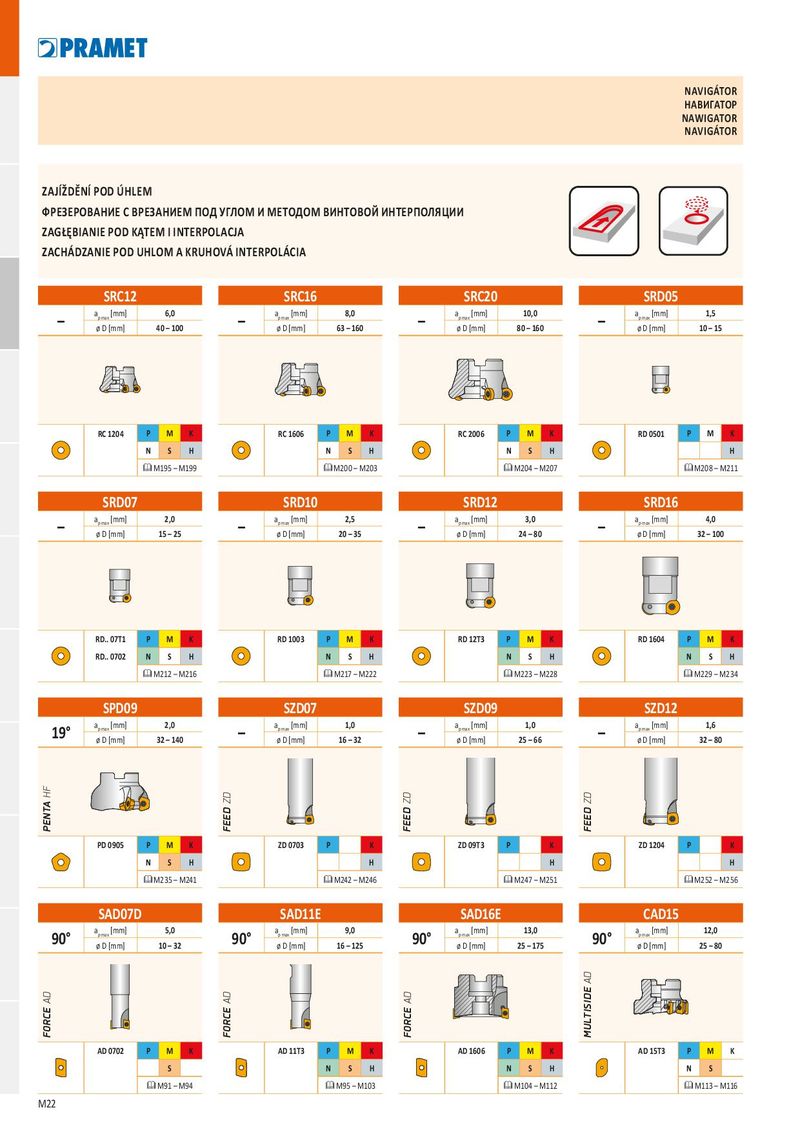

Общий каталог Dormer Pramet 2017 - страница 489

Предыдущая страница Следующая страница

Навигация

НАВИГАТОР

NAWIGATOR

NAVIGÁTOR

ZAJÍŽDĚNÍ POD ÚHLEM

ФРЕЗЕРОВАНИЕ С ВРЕЗАНИЕМ ПОД УГЛОМ И МЕТОДОМ ВИНТОВОЙ ИНТЕРПОЛЯЦИИ

ZAGŁĘBIANIE POD KĄTEM I INTERPOLACJA

ZACHÁDZANIE POD UHLOM A KRUHOVÁ INTERPOLÁCIA

SRC12SRC16SRC20SRD05
–a[mm]6,0–a[mm]8,0–a[mm]10,0–a[mm]1,5
p maxp maxp maxp max
  • D [mm] 40 – 100
  • D [mm] 63 – 160
  • D [mm] 80 – 160
  • D [mm] 10 – 15
RC 1204PMKRC 1606PMKRC 2006PMKRD 0501PMK
NSHNSHNSHH
& M195 – M199& M200 – M203& M204 – M207& M208 – M211
SRD07SRD10SRD12SRD16
a – [mm]2,0– a[mm]2,5– a[mm]3,0– a[mm]4,0
p maxp maxp maxp max
  • D [mm] 15 – 25
  • D [mm] 20 – 35
  • D [mm] 24 – 80
  • D [mm] 32 – 100
RD.. 07T1PMKRD 1003PMKRD 12T3PMKRD 1604PMK
RD.. 0702NSHNSHNSHNSH
& M212 – M216& M217 – M222& M223 – M228& M229 – M234
SPD09SZD07SZD09SZD12
19° a[mm]2,0– a[mm]1,0– a[mm]1,0– a[mm]1,6
p maxp maxp maxp max
  • D [mm] 32 – 140
  • D [mm] 16 – 32
  • D [mm] 25 – 66
  • D [mm] 32 – 80
PD 0905PMKZD 0703PKZD 09T3PKZD 1204PK
NSHHHH
& M235 – M241& M242 – M246& M247 – M251& M252 – M256
SAD07DSAD11ESAD16ECAD15
a 90° [mm]5,090° a[mm]9,090° a[mm]13,0a 90° [mm]12,0
p maxp maxp maxp max
  • D [mm] 10 – 32
  • D [mm] 16 – 125
  • D [mm] 25 – 175
  • D [mm] 25 – 80
AD 0702PMKAD 11T3PMKAD 1606PMKAD 15T3PMK
SNSHNSHNS
