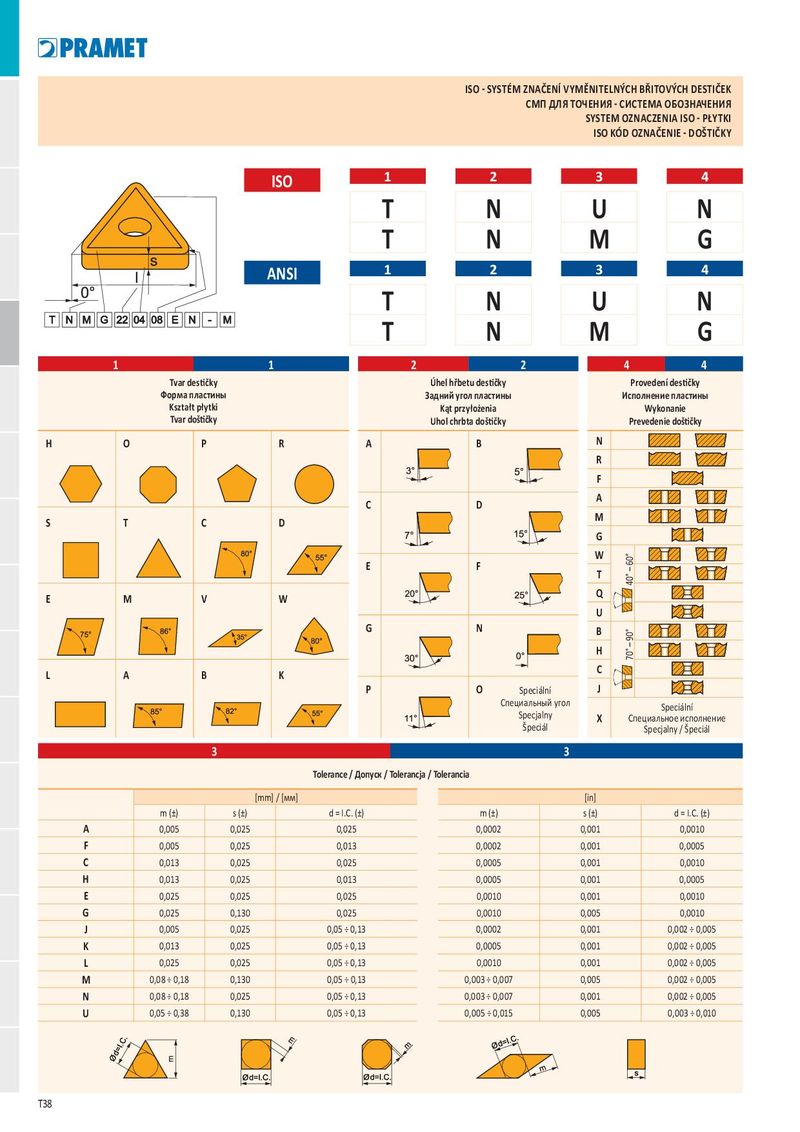

ISO - SYSTÉM ZNAČENÍ VYMĚNITELNÝCH BŘITOVÝCH DESTIČEK СМП ДЛЯ ТОЧЕНИЯ - СИСТЕМА ОБОЗНАЧЕНИЯ SYSTEM OZNACZENIA ISO - PŁYTKI ISO KÓD OZNAČENIE - DOŠTIČKY 1 2 3 4 ISO T N U N T N M G ANSI CODE 1 2 3 4 ANSI T N U N T N M G 1 1 2 2 4 4 Tvar destičky Úhel hřbetu destičky Provedení destičky Форма пластины Задний угол пластины Исполнение пластины Kształt płytki Kąt przyłożenia Wykonanie Tvar doštičky Uhol chrbta doštičky Prevedenie doštičky H O P R A B N R F A C D M S T C D G W E F T 40° – 60° Q E M V W U G N B H 70° – 90° C L A B K P O Speciální J Специальный угол Speciální Specjalny X Специальное исполнение Špeciál Specjalny / Špeciál 3 3 Tolerance / Допуск / Tolerancja / Tolerancia [mm] / [мм] [in] m (±) s (±) d = I.C. (±) m (±) s (±) d = I.C. (±) A 0,005 0,025 0,025 0,0002 0,001 0,0010 F 0,005 0,025 0,013 0,0002 0,001 0,0005 C 0,013 0,025 0,025 0,0005 0,001 0,0010 H 0,013 0,025 0,013 0,0005 0,001 0,0005 E 0,025 0,025 0,025 0,0010 0,001 0,0010 G 0,025 0,130 0,025 0,0010 0,005 0,0010 J 0,005 0,025 0,05 ÷ 0,13 0,0002 0,001 0,002 ÷ 0,005 K 0,013 0,025 0,05 ÷ 0,13 0,0005 0,001 0,002 ÷ 0,005 L 0,025 0,025 0,05 ÷ 0,13 0,0010 0,001 0,002 ÷ 0,005 M 0,08 ÷ 0,18 0,130 0,05 ÷ 0,13 0,003 ÷ 0,007 0,005 0,002 ÷ 0,005 N 0,08 ÷ 0,18 0,025 0,05 ÷ 0,13 0,003 ÷ 0,007 0,001 0,002 ÷ 0,005 U 0,05 ÷ 0,38 0,130 0,05 ÷ 0,13 0,005 ÷ 0,015 0,005 0,003 ÷ 0,010 T38
