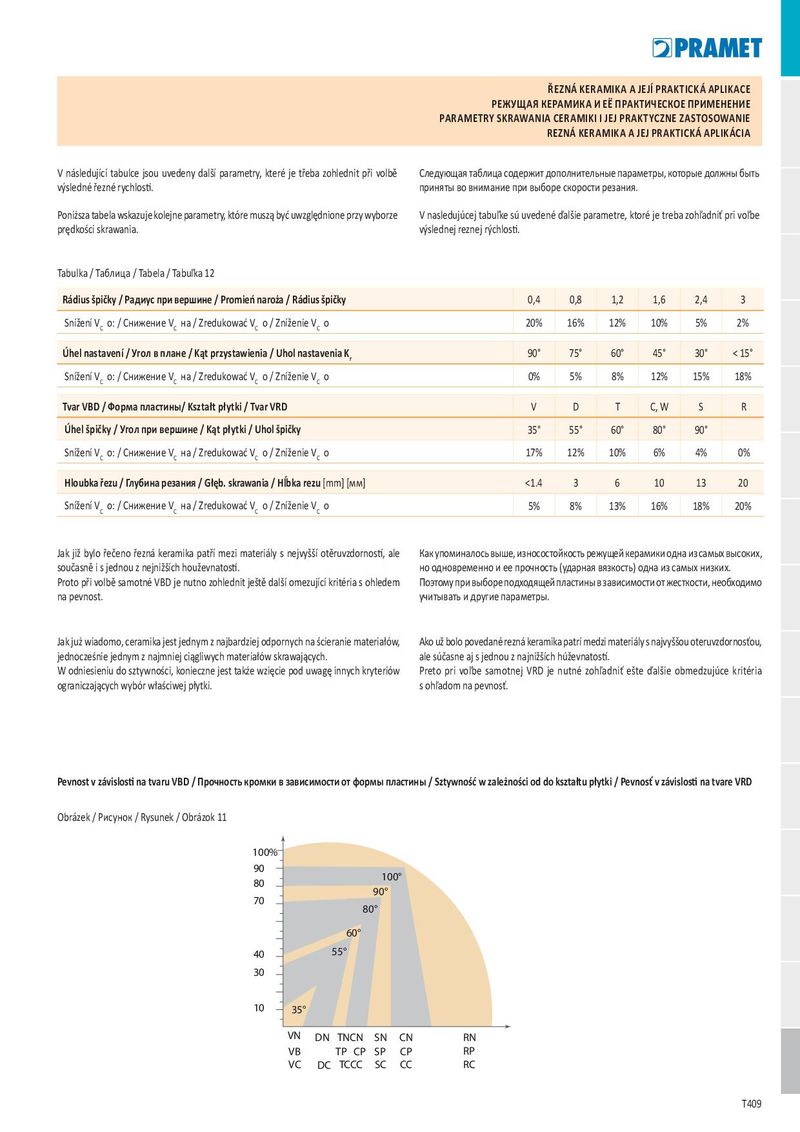

РЕЖУЩАЯ КЕРАМИКА И ЕЁ ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ PARAMETRY SKRAWANIA CERAMIKI I JEJ PRAKTYCZNE ZASTOSOWANIE REZNÁ KERAMIKA A JEJ PRAKTICKÁ APLIKÁCIA
| V následující tabulce jsou uvedeny další parametry, které je třeba zohlednit při volbě | Следующая таблица содержит дополнительные параметры, которые должны быть |
| výsledné řezné rychlosti. | приняты во внимание при выборе скорости резания. |
| Poniższa tabela wskazuje kolejne parametry, które muszą być uwzględnione przy wyborze | V nasledujúcej tabuľke sú uvedené ďalšie parametre, ktoré je treba zohľadniť pri voľbe |
| prędkości skrawania. | výslednej reznej rýchlosti. |
Tabulka / Таблица / Tabela / Tabuľka 12
| Rádius špičky / Радиус при вершине / Promień naroża / Rádius špičky | 0,4 | 0,8 | 1,2 | 1,6 | 2,4 | 3 |
| Snížení VCo: / Снижение VCна / Zredukować VCo / Zníženie VCo | 20% | 16% | 12% | 10% | 5% | 2% |
| Úhel nastavení / Угол в плане / Kąt przystawienia / Uhol nastavenia Kr | 90° | 75° | 60° | 45° | 30° | < 15° |
| Snížení VCo: / Снижение VCна / Zredukować VCo / Zníženie VCo | 0% | 5% | 8% | 12% | 15% | 18% |
| Tvar VBD / Форма пластины/ Kształt płytki / Tvar VRD | V | D | T | C, W | S | R |
| Úhel špičky / Угол при вершине / Kąt płytki / Uhol špičky | 35° | 55° | 60° | 80° | 90° | |
| Snížení VCo: / Снижение VCна / Zredukować VCo / Zníženie VCo | 17% | 12% | 10% | 6% | 4% | 0% |
| Hloubka řezu / Глубина резания / Głęb. skrawania / Hĺbka rezu[mm] [мм] | 3 | 6 | 10 | 13 | 20 | |
| Snížení VCo: / Снижение VCна / Zredukować VCo / Zníženie VCo | 5% | 8% | 13% | 16% | 18% | 20% |
| Jak již bylo řečeno řezná keramika patří mezi materiály s nejvyšší otěruvzdorností, ale | Как упоминалось выше, износостойкость режущей керамики одна из самых высоких, |
| současně i s jednou z nejnižších houževnatostí. | но одновременно и ее прочность (ударная вязкость) одна из самых низких. |
| Proto při volbě samotné VBD je nutno zohlednit ještě další omezující kritéria s ohledem | Поэтому при выборе подходящей пластины в зависимости от жесткости, необходимо |
| na pevnost. | учитывать и другие параметры. |
| Jak już wiadomo, ceramika jest jednym z najbardziej odpornych na ścieranie materiałów, | Ako už bolo povedané rezná keramika patrí medzi materiály s najvyššou oteruvzdornosťou, |
| jednocześnie jednym z najmniej ciągliwych materiałów skrawających. | ale súčasne aj s jednou z najnižších húževnatostí. |
| W odniesieniu do sztywności, konieczne jest także wzięcie pod uwagę innych kryteriów | Preto pri voľbe samotnej VRD je nutné zohľadniť ešte ďalšie obmedzujúce kritéria |
| ograniczających wybór właściwej płytki. | s ohľadom na pevnosť. |
Pevnost v závislosti na tvaru VBD / Прочность кромки в зависимости от формы пластины / Sztywność w zależności od do kształtu płytki / Pevnosť v závislosti na tvare VRD Obrázek / Рисунок / Rysunek / Obrázok 11 100% 90 100° 80 90° 70 80° 60° 40 55° 30 10 35°
| VN | DN | TNCN | SN CN | RN | |
| VB | TP CP SP | CP | RP | ||
| VC | DC | TCCC | SC | CC | RC |
