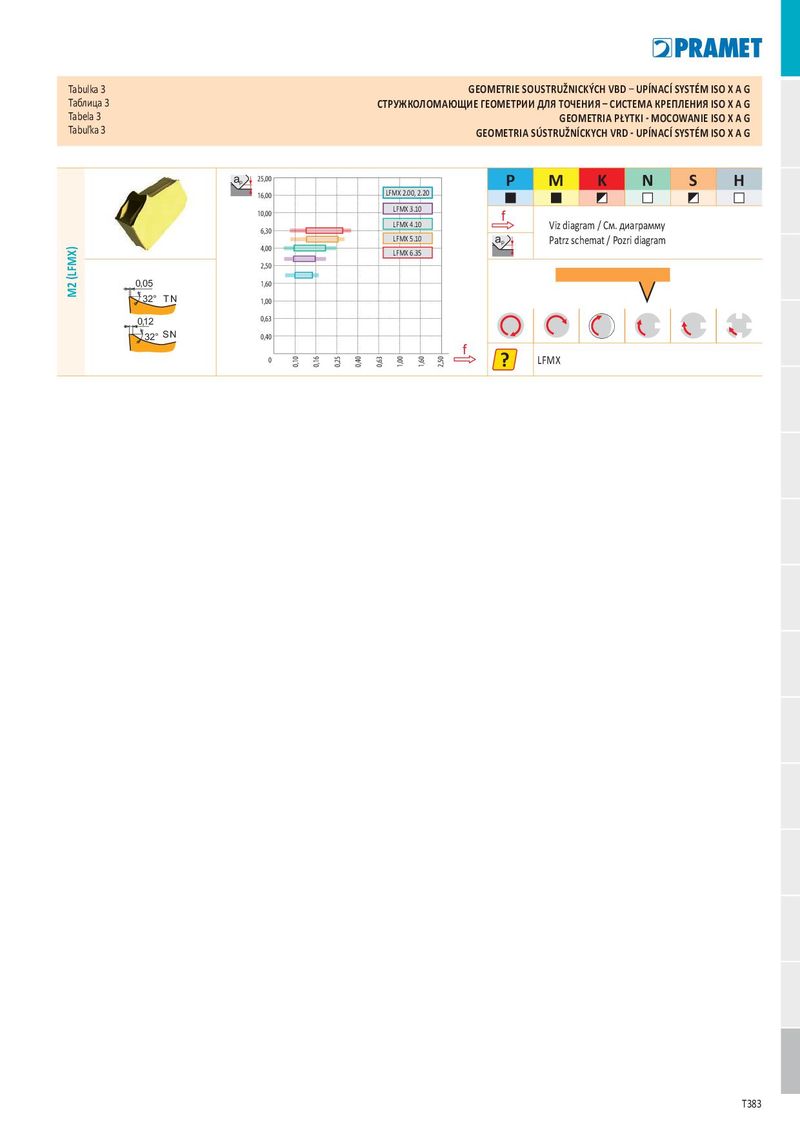

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO X A G Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO X A G Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO X A G Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO X A G a p 25,00 P M K N S H 16,00 LFMX 2.00, 2.20 LCMF 0313F LFMX 3.10 LCMF 0413F 10,00 f LFMX 4.10 Viz diagram / См. диаграмму 6,30 LFMX 5.10 a p Patrz schemat / Pozri diagram 4,00 LFMX 6.35 2,50 0, 05 1,60 M2 (LFMX) 32° TN 1,00 0 , 12 0,63 32° SN 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? LFMX T383
