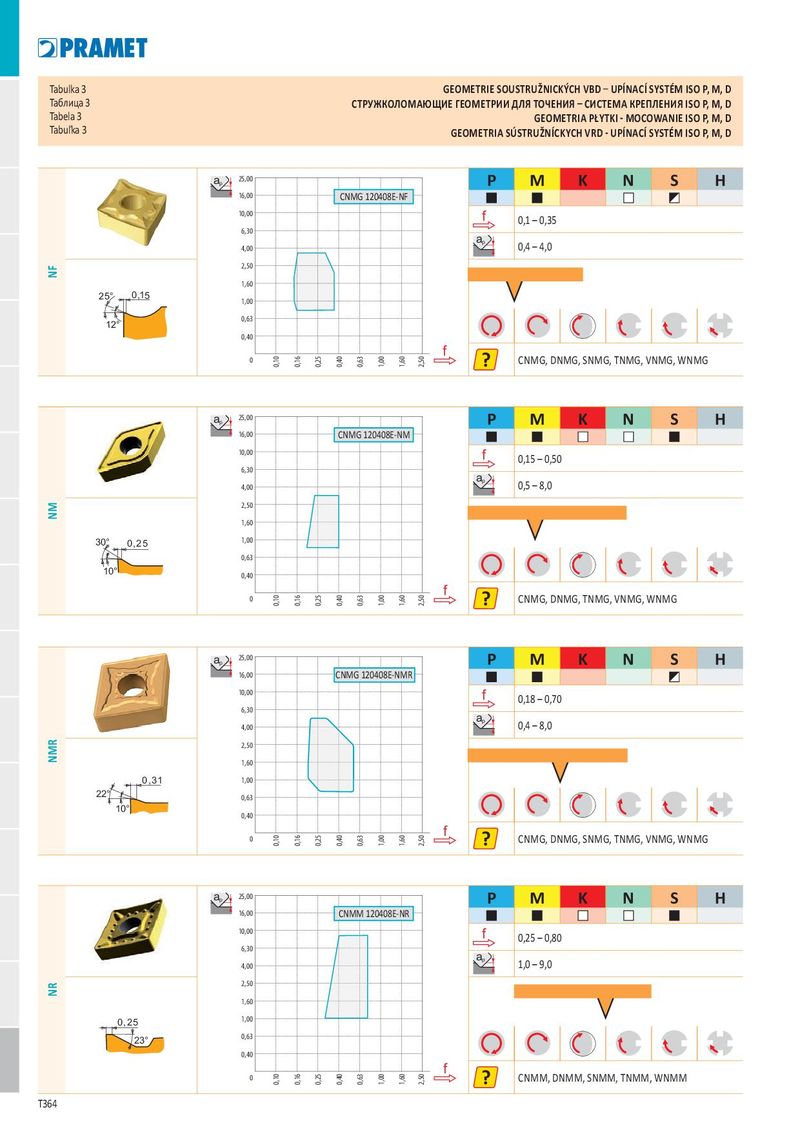

Tabulka 3 GEOMETRIE SOUSTRUŽNICKÝCH VBD – UPÍNACÍ SYSTÉM ISO P, M, D Таблица 3 СТРУЖКОЛОМАЮЩИЕ ГЕОМЕТРИИ ДЛЯ ТОЧЕНИЯ – СИСТЕМА КРЕПЛЕНИЯ ISO P, M, D Tabela 3 GEOMETRIA PŁYTKI - MOCOWANIE ISO P, M, D Tabuľka 3 GEOMETRIA SÚSTRUŽNÍCKYCH VRD - UPÍNACÍ SYSTÉM ISO P, M, D a p 25,00 P M K N S H 16,00 CNMG 120408E-NF 10,00 f 0,1 – 0,35 6,30 a p 4,00 0,4 – 4,0 2,50 NF 1,60 25° 0, 1 5 1,00 0,63 12° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMG, SNMG, TNMG, VNMG, WNMG a p 25,00 P M K N S H 16,00 CNMG 120408E-NM 10,00 f 0,15 – 0,50 6,30 a p 4,00 0,5 – 8,0 2,50 NM 1,60 30° 1,00 0,25 0,63 10° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMG, TNMG, VNMG, WNMG a 25,00 p P M K N S H 16,00 CNMG 120408E-NMR 10,00 f 0,18 – 0,70 6,30 a p 4,00 0,4 – 8,0 2,50 NMR 1,60 0,31 1,00 22° 0,63 10° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMG, DNMG, SNMG, TNMG, VNMG, WNMG a p 25,00 P M K N S H 16,00 CNMM 120408E-NR 10,00 f 0,25 – 0,80 6,30 a p 4,00 1,0 – 9,0 2,50 NR 1,60 1,00 0,25 0,63 23° 0,40 f 0 0,10 0,16 0,25 0,40 0,63 1,00 1,60 2,50 ? CNMM, DNMM, SNMM, TNMM, WNMM T364
