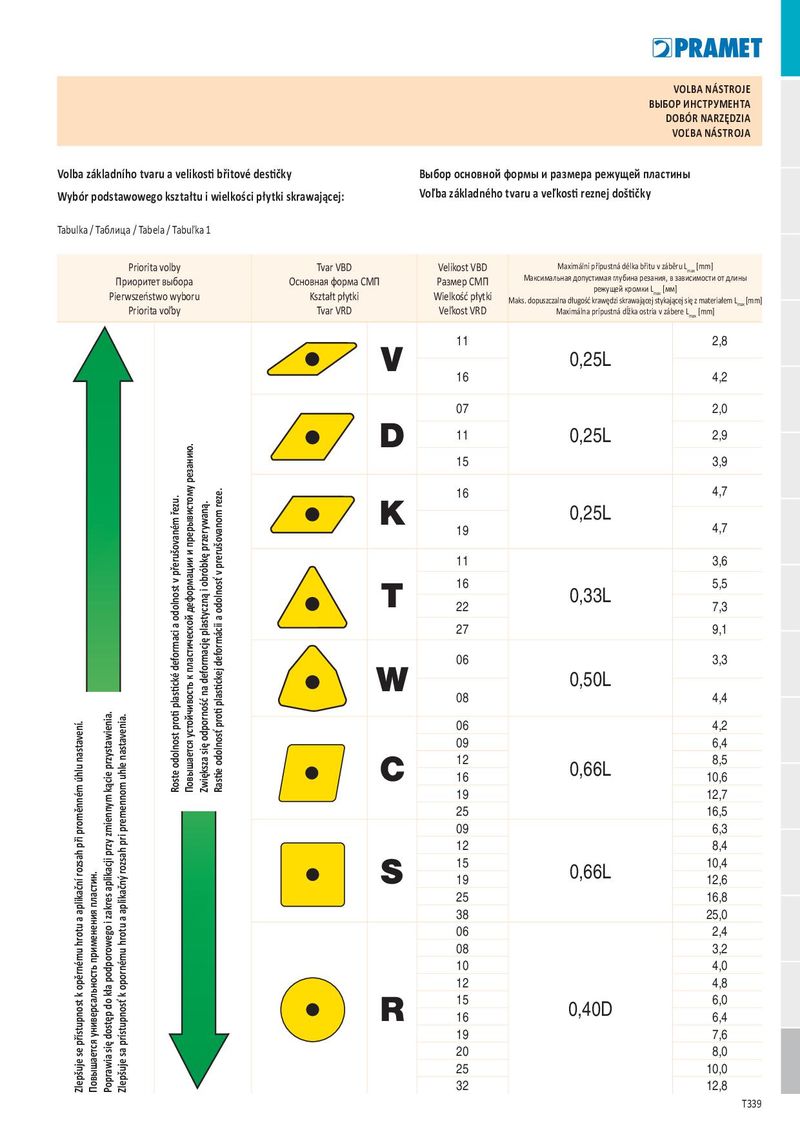

VOLBA NÁSTROJE ВЫБОР ИНСТРУМЕНТА DOBÓR NARZĘDZIA VOĽBA NÁSTROJA Volba základního tvaru a velikosti břitové destičky Выбор основной формы и размера режущей пластины Wybór podstawowego kształtu i wielkości płytki skrawającej: Voľba základného tvaru a veľkosti reznej doštičky Tabulka / Таблица / Tabela / Tabuľka 1 Priorita volby Tvar VBD Velikost VBD Maximální přípustná délka břitu v záběru Lmax [mm] Максимальная допустимая глубина резания, в зависимости от длины Приоритет выбора Основная форма СМП Размер СМП режущей кромки Lmax [мм] Pierwszeństwo wyboru Kształt płytki Wielkość płytki Maks. dopuszczalna długość krawędzi skrawającej stykającej się z materiałem Lmax [mm] Priorita voľby Tvar VRD Veľkost VRD Maximálna prípustná dĺžka ostria v zábere Lmax [mm] 11 2,8 V 16 0,25L 4,2 07 2,0 D 11 0,25L 2,9 Повышается устойчивость к пластической деформации и прерывистому резанию. 15 3,9 16 4,7 Rastie odolnosť proti plastickej deformácii a odolnosť v prerušovanom reze. K Roste odolnost proti plastické deformaci a odolnost v přerušovaném řezu. 0,25L Zwiększa się odporność na deformację plastyczną i obróbkę przerywaną. 19 4,7 11 3,6 T 16 5,5 22 0,33L 7,3 27 9,1 06 3,3 W 08 0,50L 4,4 Poprawia się dostęp do kła podporowego i zakres aplikacji przy zmiennym kącie przystawienia. Zlepšuje sa prístupnosť k opornému hrotu a aplikačný rozsah pri premennom uhle nastavenia. 06 4,2 Zlepšuje se přístupnost k opěrnému hrotu a aplikační rozsah při proměnném úhlu nastavení. 09 6,4 C 12 16 0,66L 8,5 10,6 19 12,7 25 16,5 09 6,3 12 8,4 S 15 0,66L 10,4 Повышается универсальность применения пластин. 19 12,6 25 16,8 38 25,0 06 2,4 08 3,2 10 4,0 12 4,8 R 15 16 0,40D 6,0 6,4 19 7,6 20 8,0 25 10,0 32 12,8 T339
