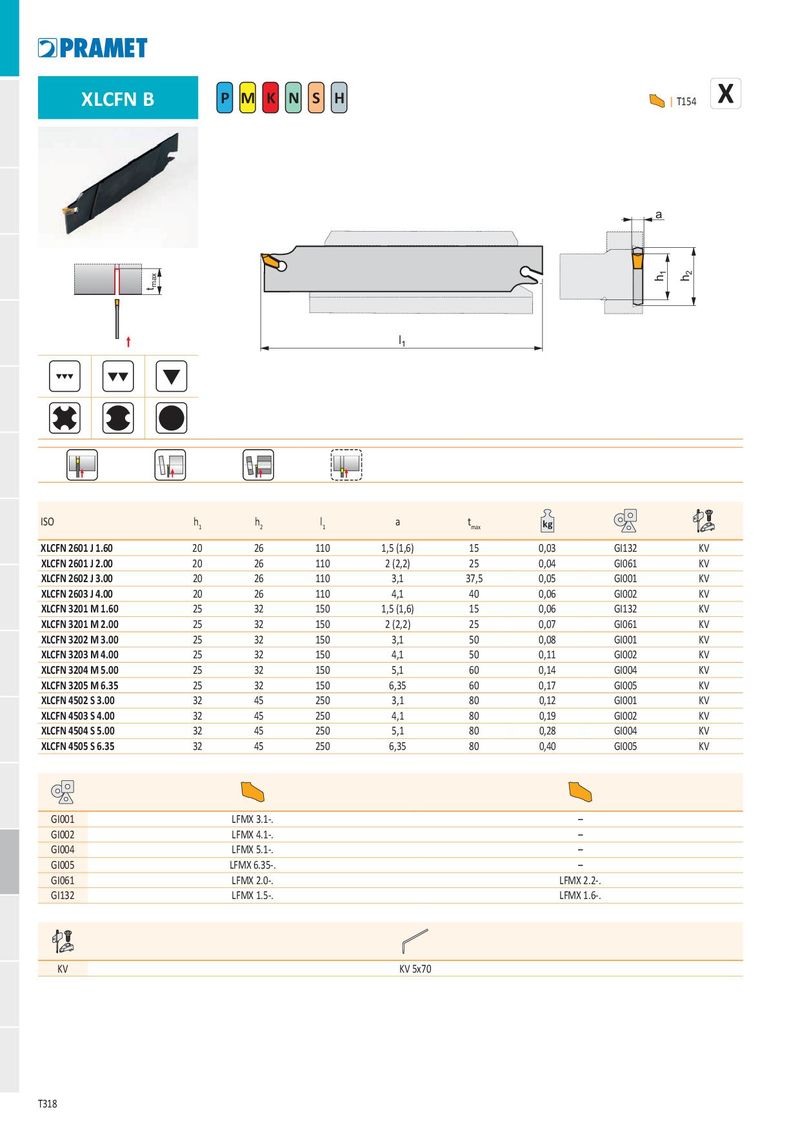

XLCFN B P M K N S H I
T154
| a | ||||||||
| tmax | l 2 | h1 h2 | ||||||
| l1 | ||||||||
| ISO | h1 | h2 | l1 | a | tmax | kg | ||
| XLCFN 2601 J 1.60 | 20 | 26 | 110 | 1,5(1,6) | 15 | 0,03 | GI132 | KV |
| XLCFN 2601 J 2.00 | 20 | 26 | 110 | 2(2,2) | 25 | 0,04 | GI061 | KV |
| XLCFN 2602 J 3.00 | 20 | 26 | 110 | 3,1 | 37,5 | 0,05 | GI001 | KV |
| XLCFN 2603 J 4.00 | 20 | 26 | 110 | 4,1 | 40 | 0,06 | GI002 | KV |
| XLCFN 3201 M 1.60 | 25 | 32 | 150 | 1,5(1,6) | 15 | 0,06 | GI132 | KV |
| XLCFN 3201 M 2.00 | 25 | 32 | 150 | 2(2,2) | 25 | 0,07 | GI061 | KV |
| XLCFN 3202 M 3.00 | 25 | 32 | 150 | 3,1 | 50 | 0,08 | GI001 | KV |
| XLCFN 3203 M 4.00 | 25 | 32 | 150 | 4,1 | 50 | 0,11 | GI002 | KV |
| XLCFN 3204 M 5.00 | 25 | 32 | 150 | 5,1 | 60 | 0,14 | GI004 | KV |
| XLCFN 3205 M 6.35 | 25 | 32 | 150 | 6,35 | 60 | 0,17 | GI005 | KV |
| XLCFN 4502 S 3.00 | 32 | 45 | 250 | 3,1 | 80 | 0,12 | GI001 | KV |
| XLCFN 4503 S 4.00 | 32 | 45 | 250 | 4,1 | 80 | 0,19 | GI002 | KV |
| XLCFN 4504 S 5.00 | 32 | 45 | 250 | 5,1 | 80 | 0,28 | GI004 | KV |
| XLCFN 4505 S 6.35 | 32 | 45 | 250 | 6,35 | 80 | 0,40 | GI005 | KV |
| GI001 | LFMX 3.1-. | – |
| GI002 | LFMX 4.1-. | – |
| GI004 | LFMX 5.1-. | – |
| GI005 | LFMX 6.35-. | – |
| GI061 | LFMX 2.0-. | LFMX 2.2-. |
| GI132 | LFMX 1.5-. | LFMX 1.6-. |
KV KV 5x70
