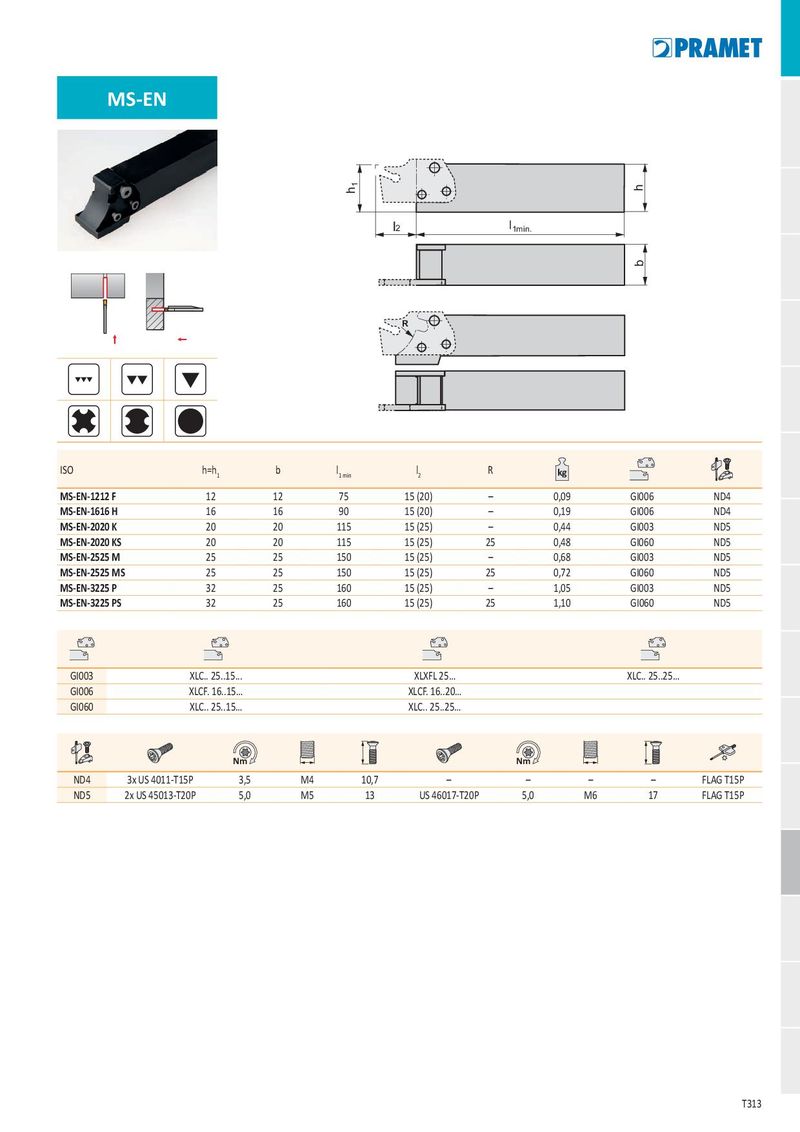

MS-EN
l l 2 1min.
R
| ISO | h=h1 | b | l1 min | l2 R | kg | ||||
| MS-EN-1212 F | 12 | 12 | 75 | 15(20) – | 0,09 | GI006 | ND4 | ||
| MS-EN-1616 H | 16 | 16 | 90 | 15(20) – | 0,19 | GI006 | ND4 | ||
| MS-EN-2020 K | 20 | 20 | 115 | 15(25) – | 0,44 | GI003 | ND5 | ||
| MS-EN-2020 KS | 20 | 20 | 115 | 15(25) 25 | 0,48 | GI060 | ND5 | ||
| MS-EN-2525 M | 25 | 25 | 150 | 15(25) – | 0,68 | GI003 | ND5 | ||
| MS-EN-2525 MS | 25 | 25 | 150 | 15(25) 25 | 0,72 | GI060 | ND5 | ||
| MS-EN-3225 P | 32 | 25 | 160 | 15(25) – | 1,05 | GI003 | ND5 | ||
| MS-EN-3225 PS | 32 | 25 | 160 | 15(25) 25 | 1,10 | GI060 | ND5 | ||
| GI003 | XLC.. 25..15... | XLXFL 25… | XLC.. 25..25… | ||||||
| GI006 | XLCF. 16..15… | XLCF. 16..20… | |||||||
| GI060 | XLC.. 25..15… | XLC.. 25..25… | |||||||
| Nm | Nm | ||||||||
| ND4 3x US 4 | 011-T15P 3,5 | M4 | 10,7 | – | – | – | – | FLAG T15P | |
| ND5 2x US 45 | 013-T20P 5,0 | M5 | 13 | US 46017-T20P | 5,0 | M6 | 17 | FLAG T15P |
