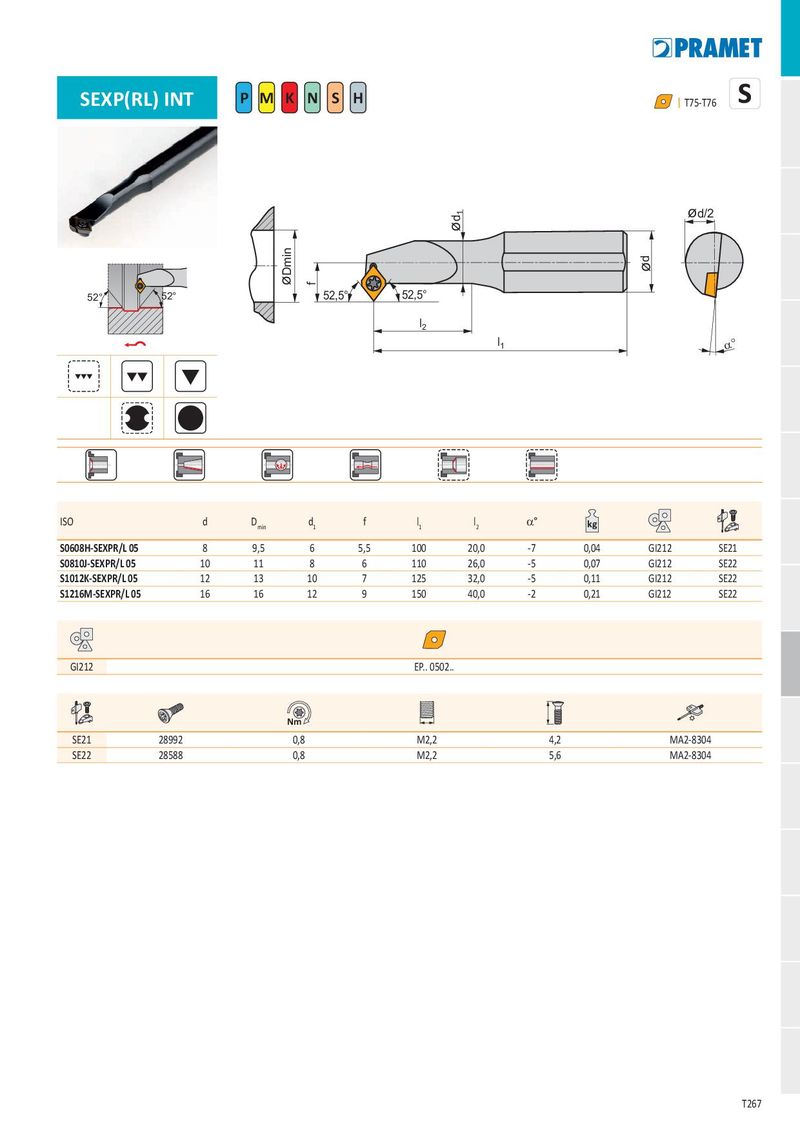

SEXP(RL) INT P M K N S H I
T75-T76
d/2
52° 52° 52,5° 52,5°
l 2
l a° 1
| ISO | d | Dmin | d1 | f | l1 | l2 | a° | kg | ||
| S0608H-SEXPR/L 05 | 8 | 9,5 | 6 | 5,5 | 100 | 20,0 | -7 | 0,04 | GI212 | SE21 |
| S0810J-SEXPR/L 05 | 10 | 11 | 8 | 6 | 110 | 26,0 | -5 | 0,07 | GI212 | SE22 |
| S1012K-SEXPR/L 05 | 12 | 13 | 10 | 7 | 125 | 32,0 | -5 | 0,11 | GI212 | SE22 |
| S1216M-SEXPR/L 05 | 16 | 16 | 12 | 9 | 150 | 40,0 | -2 | 0,21 | GI212 | SE22 |
| GI212 | EP.. 0502.. | ||||
| Nm | |||||
| SE21 | 28992 | 0,8 | M2,2 | 4,2 | MA2-8304 |
| SE22 | 28588 | 0,8 | M2,2 | 5,6 | MA2-8304 |
