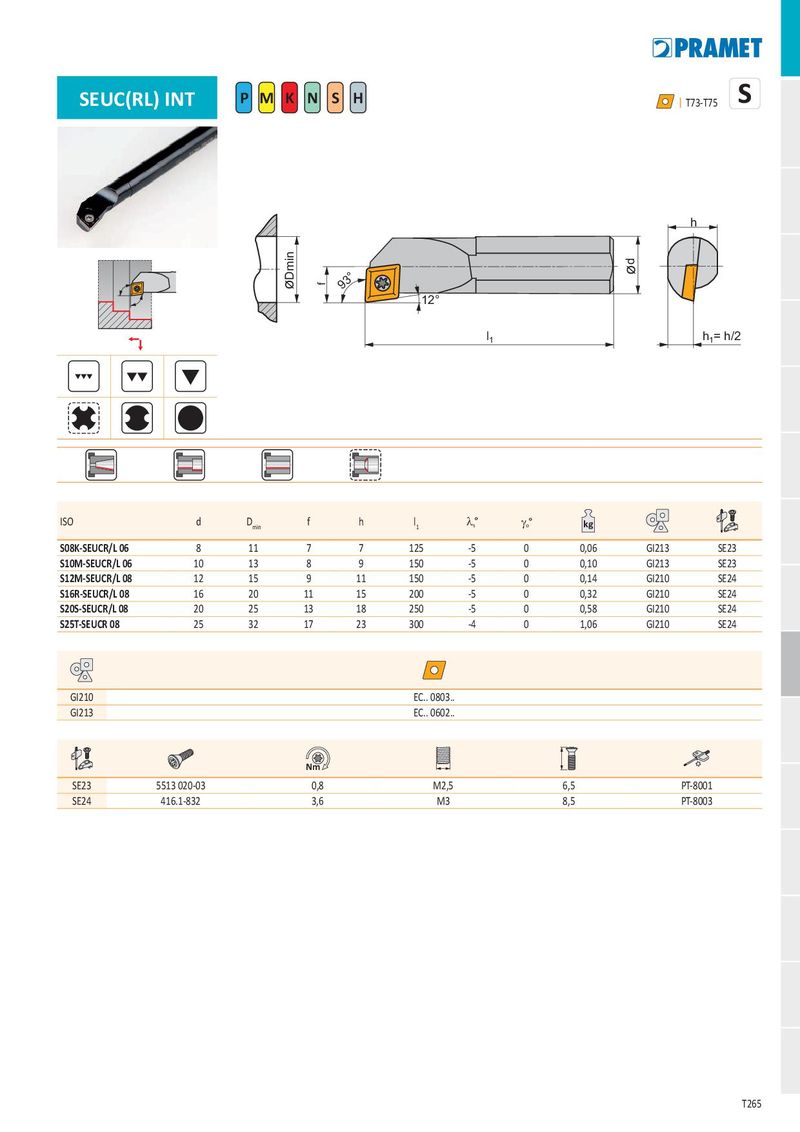

SEUC(RL) INT P M K N S H I
T73-T75
3° 9
12°
h
l h = h/2 1 1
| ISO | d | Dmin | f | h | l1 | ls° | go° | kg | ||
| S08K-SEUCR/L 06 | 8 | 11 | 7 | 7 | 125 | -5 | 0 | 0,06 | GI213 | SE23 |
| S10M-SEUCR/L 06 | 10 | 13 | 8 | 9 | 150 | -5 | 0 | 0,10 | GI213 | SE23 |
| S12M-SEUCR/L 08 | 12 | 15 | 9 | 11 | 150 | -5 | 0 | 0,14 | GI210 | SE24 |
| S16R-SEUCR/L 08 | 16 | 20 | 11 | 15 | 200 | -5 | 0 | 0,32 | GI210 | SE24 |
| S20S-SEUCR/L 08 | 20 | 25 | 13 | 18 | 250 | -5 | 0 | 0,58 | GI210 | SE24 |
| S25T-SEUCR 08 | 25 | 32 | 17 | 23 | 300 | -4 | 0 | 1,06 | GI210 | SE24 |
| GI210 | EC.. 0803.. | ||||
| GI213 | EC.. 0602.. | ||||
| Nm | |||||
| SE23 | 5513 020-03 | 0,8 | M2,5 | 6,5 | PT-8001 |
| SE24 | 416.1-832 | 3,6 | M3 | 8,5 | PT-8003 |
