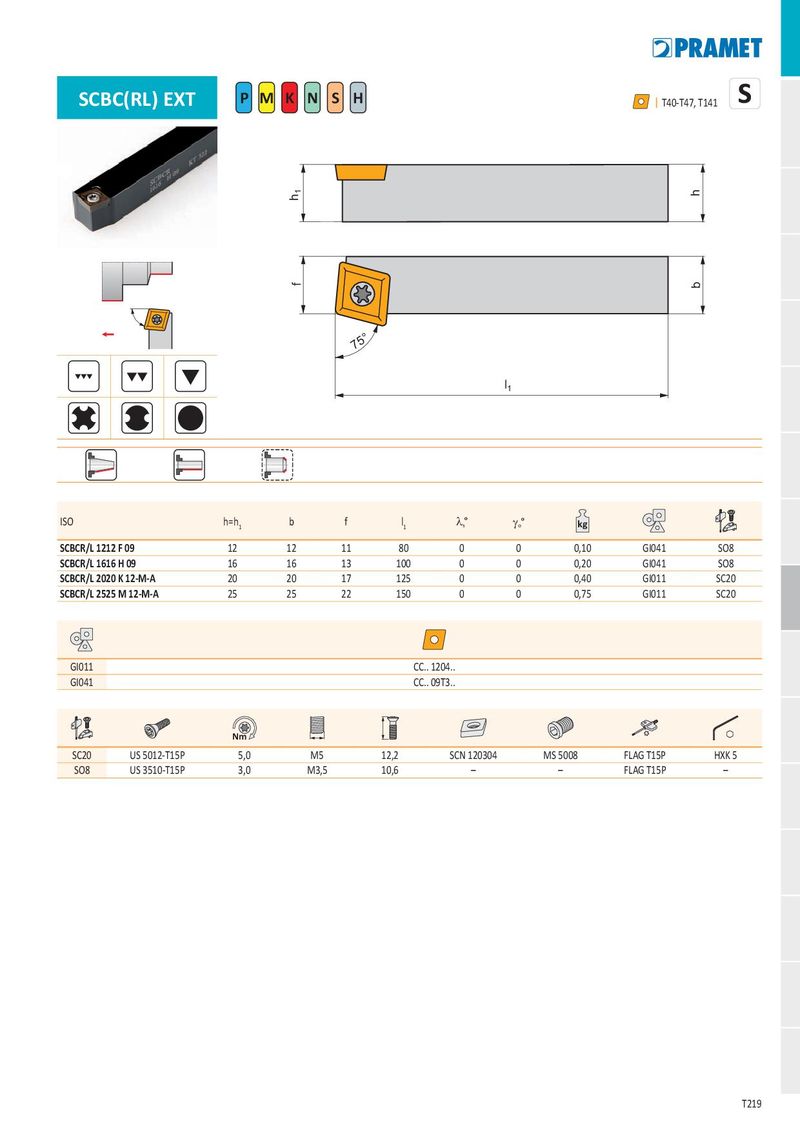

SCBC(RL) EXT P M K N S H I
T40-T47, T141
75° l 1
| ISO | h=h | b | f | l | l ° | g ° | kg | ||
| 1 | 1 | s | o | ||||||
| SCBCR/L 1212 F 09 | 12 | 12 | 11 | 80 | 0 | 0 | 0,10 | GI041 | SO8 |
| SCBCR/L 1616 H 09 | 16 | 16 | 13 | 100 | 0 | 0 | 0,20 | GI041 | SO8 |
| SCBCR/L 2020 K 12-M-A | 20 | 20 | 17 | 125 | 0 | 0 | 0,40 | GI011 | SC20 |
| SCBCR/L 2525 M 12-M-A | 25 | 25 | 22 | 150 | 0 | 0 | 0,75 | GI011 | SC20 |
GI011 CC.. 1204.. GI041 CC.. 09T3..
| Nm | ||||||||
| SC20 | US 5012-T15P | 5,0 | M5 | 12,2 | SCN 120304 | MS 5008 | FLAG T15P | HXK 5 |
| SO8 | US 3510-T15P | 3,0 | M3,5 | 10,6 | – | – | FLAG T15P | – |
