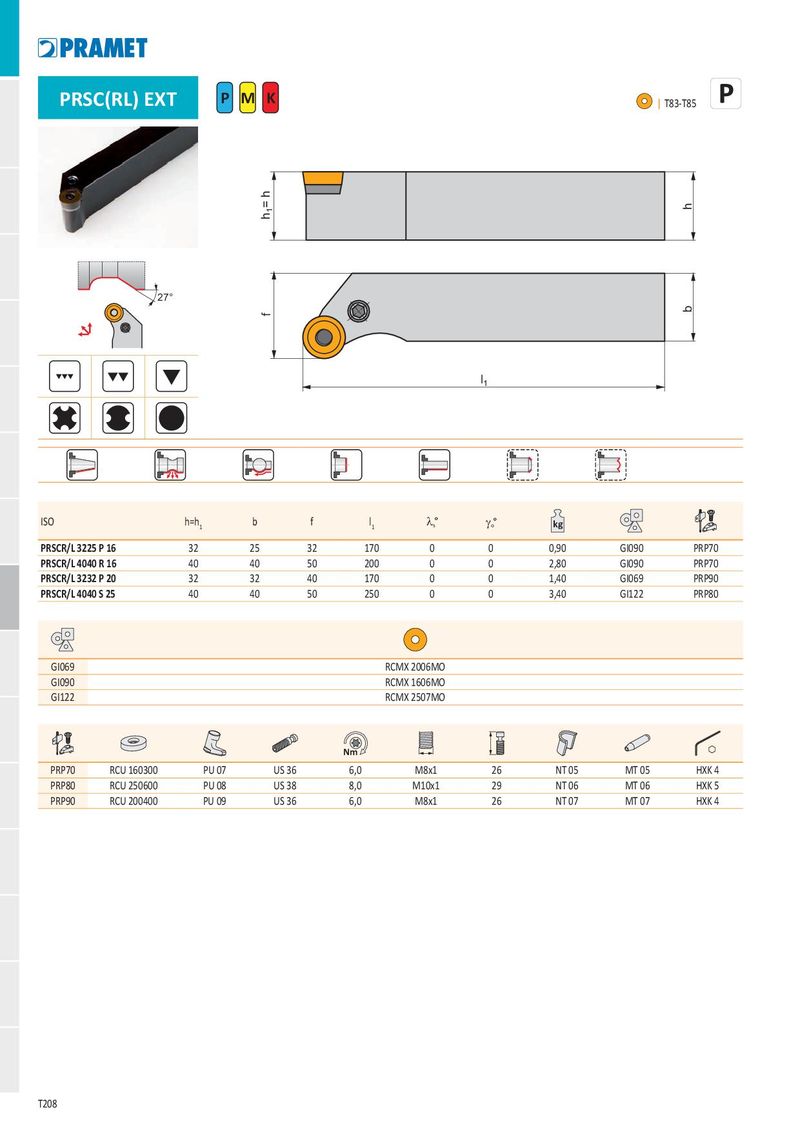

PRSC(RL) EXT P M K I
T83-T85
27°
l 1
| ISO | h=h1 | b | f | l1 | ls° | go° | kg | ||
| PRSCR/L 3225 P 16 | 32 | 25 | 32 | 170 | 0 | 0 | 0,90 | GI090 | PRP70 |
| PRSCR/L 4040 R 16 | 40 | 40 | 50 | 200 | 0 | 0 | 2,80 | GI090 | PRP70 |
| PRSCR/L 3232 P 20 | 32 | 32 | 40 | 170 | 0 | 0 | 1,40 | GI069 | PRP90 |
| PRSCR/L 4040 S 25 | 40 | 40 | 50 | 250 | 0 | 0 | 3,40 | GI122 | PRP80 |
| GI069 | R | CMX 2006MO | |||||||
| GI090 | R | CMX 1606MO | |||||||
| GI122 | R | CMX 2507MO | |||||||
| Nm | |||||||||
| PRP70 | RCU 160300 | PU 07 | US 36 | 6,0 | M8x1 | 26 | NT 05 | MT 05 | HXK 4 |
| PRP80 | RCU 250600 | PU 08 | US 38 | 8,0 | M10x1 | 29 | NT 06 | MT 06 | HXK 5 |
| PRP90 | RCU 200400 | PU 09 | US 36 | 6,0 | M8x1 | 26 | NT 07 | MT 07 | HXK 4 |
