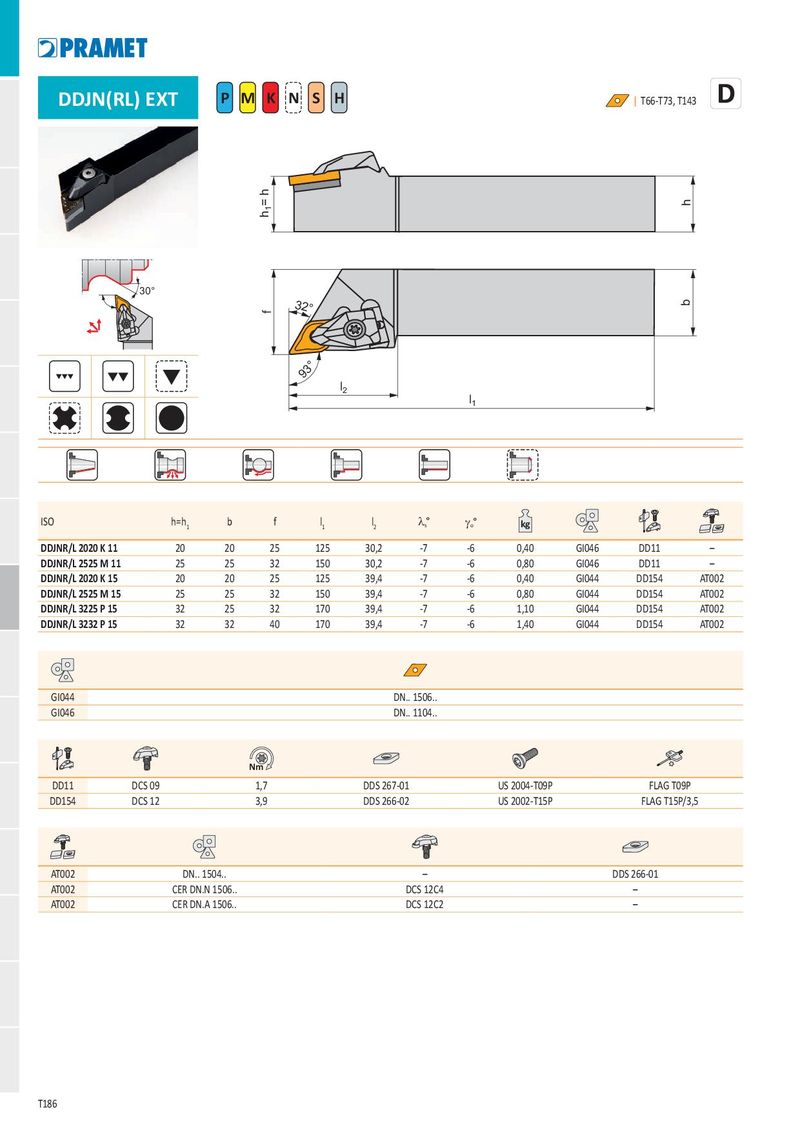

DDJN(RL) EXT P M K N S H I
T66-T73, T143
30° 32°
93° l 2 l 1
| ISO | h=h1 | b | f | l1 | l2 | ls° | go° | kg | |||
| DDJNR/L 2020 K 11 | 20 | 20 | 25 | 125 | 30,2 | -7 | -6 | 0,40 | GI046 | DD11 | – |
| DDJNR/L 2525 M 11 | 25 | 25 | 32 | 150 | 30,2 | -7 | -6 | 0,80 | GI046 | DD11 | – |
| DDJNR/L 2020 K 15 | 20 | 20 | 25 | 125 | 39,4 | -7 | -6 | 0,40 | GI044 | DD154 | AT002 |
| DDJNR/L 2525 M 15 | 25 | 25 | 32 | 150 | 39,4 | -7 | -6 | 0,80 | GI044 | DD154 | AT002 |
| DDJNR/L 3225 P 15 | 32 | 25 | 32 | 170 | 39,4 | -7 | -6 | 1,10 | GI044 | DD154 | AT002 |
| DDJNR/L 3232 P 15 | 32 | 32 | 40 | 170 | 39,4 | -7 | -6 | 1,40 | GI044 | DD154 | AT002 |
| GI044 | DN.. 1506.. | |||||
| GI046 | DN.. 1104.. | |||||
| Nm | ||||||
| DD11 | DCS 09 | 1,7 | DDS 267-01 | US 2004-T09P | FLAG T09P | |
| DD154 | DCS 12 | 3,9 | DDS 266-02 | US 2002-T15P | FLAG T15P/3,5 | |
| AT002 | DN.. 1504.. | – | DDS 266-01 | |||
| AT002 | CER DN.N 1506.. | DCS 12C4 | – | |||
| AT002 | CER DN.A 1506.. | DCS 12C2 | – |
