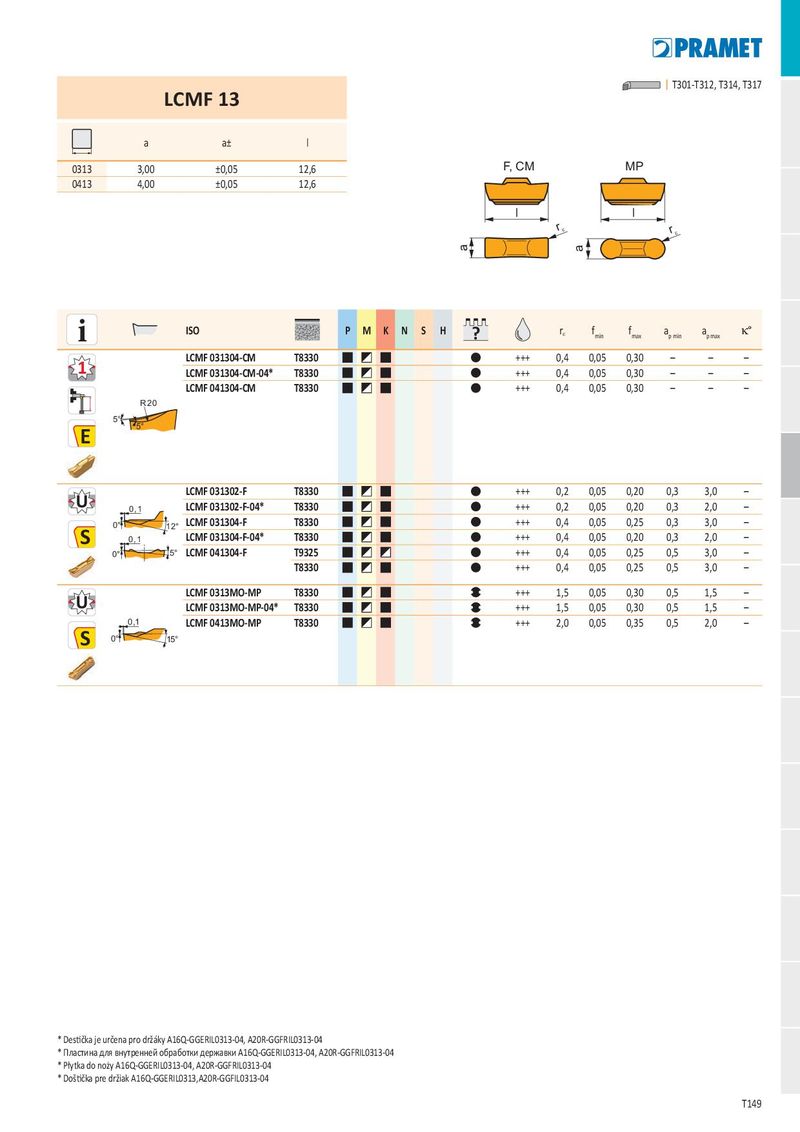

LCMF 13 I T301-T312, T314, T317
| L | CMF 13 | ||
| a | a± | l | |
| 0313 | 3,00 | ±0,05 | 12,6 |
| 0413 | 4,00 | ±0,05 | 12,6 |
l l r r e e
| i | ISO | P M K N S H | ? | re | fmin | fmax | ap min | ap max | k° | |||
| LCMF 031304-CM | T8330 | +++ | 0,4 | 0,05 | 0,30 | – | – | – | ||||
| 1 | LCMF 031304-CM-04 | T8330 | +++ | 0,4 | 0,05 | 0,30 | – | – | – | |||
| E | R20 5° 5° | LCMF 041304-CM | T8330 | +++ | 0,4 | 0,05 | 0,30 | – | – | – | ||
| LCMF 031302-F | T8330 | +++ | 0,2 | 0,05 | 0,20 | 0,3 | 3,0 | – | ||||
| 0,1 | LCMF 031302-F-04 | T8330 | +++ | 0,2 | 0,05 | 0,20 | 0,3 | 2,0 | – | |||
| 12° 0° | LCMF 031304-F | T8330 | +++ | 0,4 | 0,05 | 0,25 | 0,3 | 3,0 | – | |||
| S | 0,1 | LCMF 031304-F-04 | T8330 | +++ | 0,4 | 0,05 | 0,20 | 0,3 | 2,0 | – | ||
| 5° 0° | LCMF 041304-F | T9325 | +++ | 0,4 | 0,05 | 0,25 | 0,5 | 3,0 | – | |||
| T8330 | +++ | 0,4 | 0,05 | 0,25 | 0,5 | 3,0 | – | |||||
| LCMF 0313MO-MP | T8330 | +++ | 1,5 | 0,05 | 0,30 | 0,5 | 1,5 | – | ||||
| LCMF 0313MO-MP-04 | T8330 | +++ | 1,5 | 0,05 | 0,30 | 0,5 | 1,5 | – | ||||
| S | 0,1 15° 0° | LCMF 0413MO-MP | T8330 | +++ | 2,0 | 0,05 | 0,35 | 0,5 | 2,0 | – |
- Destička je určena pro držáky A16Q-GGERIL0313-04, A20R-GGFRIL0313-04
- Пластина для внутренней обработки державки A16Q-GGERIL0313-04, A20R-GGFRIL0313-04
- Płytka do noży A16Q-GGERIL0313-04, A20R-GGFRIL0313-04
- Doštička pre držiak A16Q-GGERIL0313,A20R-GGFIL0313-04
