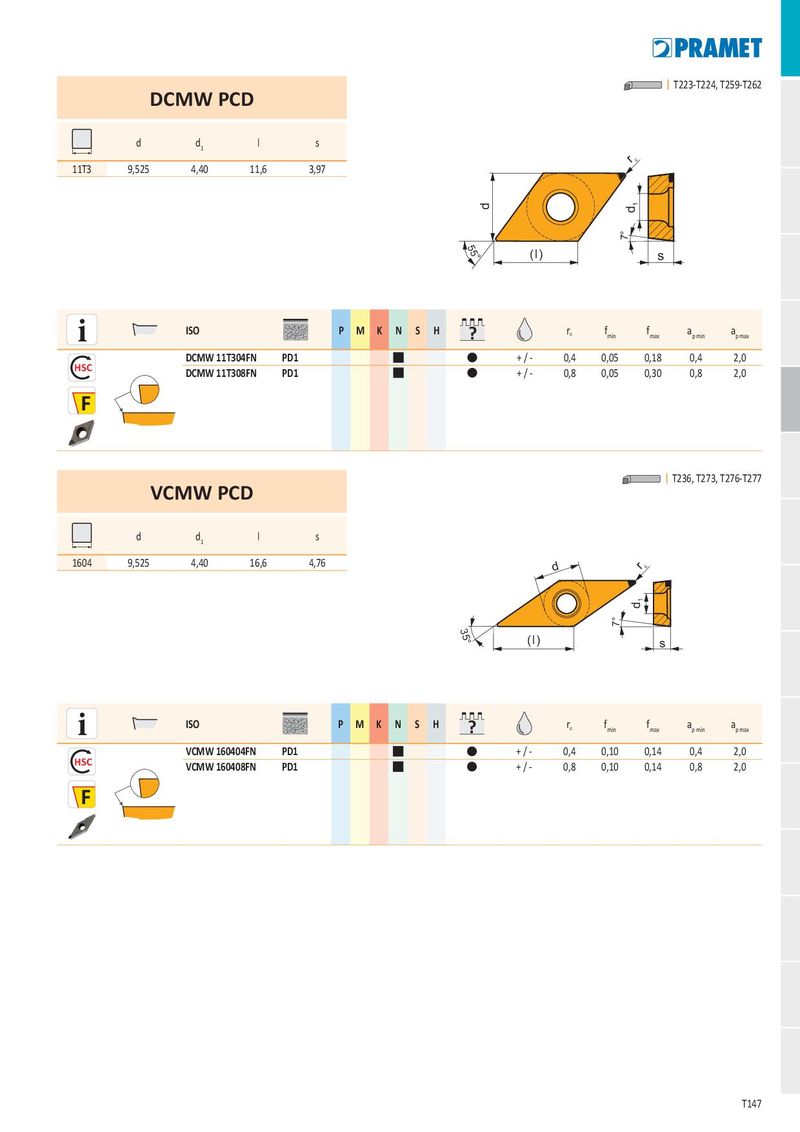

DCMW PCD I T223-T224, T259-T262
| d | d | l | s | ||
| 1 | r | ||||
| 11T3 | 9,525 | 4,40 | 11,6 | 3,97 | e |
55° (l) s
i
| ISO | PMKNSH | ? | r | f | f | a | a | |||
| e | min | max | p min | p max | ||||||
| DCMW 11T304FN | PD1 | + / - | 0,4 | 0,05 | 0,18 | 0,4 | 2,0 | |||
| HSC | DCMW 11T308FN | PD1 | + / - | 0,8 | 0,05 | 0,30 | 0,8 | 2,0 |
F
VCMW PCD I T236, T273, T276-T277
| d | d | l | s | |||
| 1 | ||||||
| 1604 | 9,525 | 4,40 | 16,6 | 4,76 | d | r |
e
i
HSC
F
35° (l) s
| ISO | PMKNSH | ? | r | f | f | a | a | ||
| e | min | max | p min | p max | |||||
| VCMW 160404FN | PD1 | + / - | 0,4 | 0,10 | 0,14 | 0,4 | 2,0 | ||
| VCMW 160408FN | PD1 | + / - | 0,8 | 0,10 | 0,14 | 0,8 | 2,0 |
