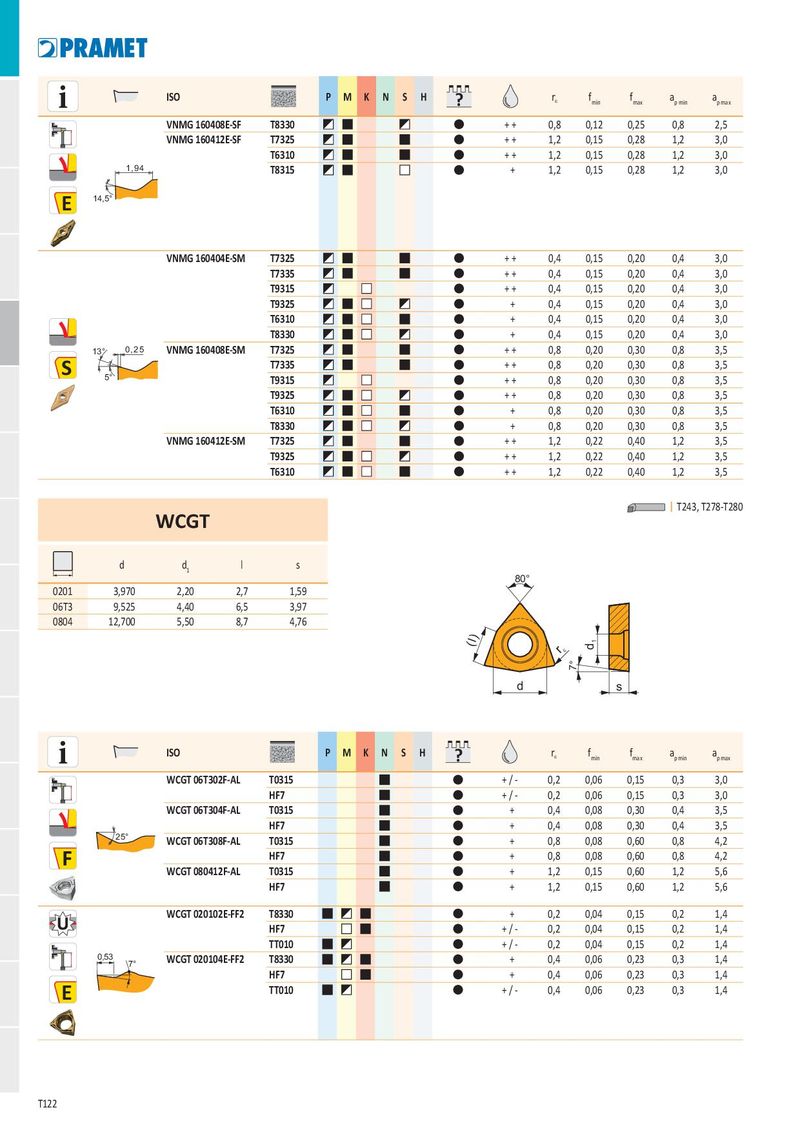

Общий каталог Dormer Pramet 2017 - страница 127

ISO P M K N S H r e f i ? min f max a p min a p max VNMG 160408E-SF T8330 + + 0,8 0,12 0,25 0,8 2,5 VNMG 160412E-SF T7325 + + 1,2 0,15 0,28 1,2 3,0 T6310 + + 1,2 0,15 0,28 1,2 3,0 1,94 T8315 + 1,2 0,15 0,28 1,2 3,0 14,5° E VNMG 160404E-SM T7325 + + 0,4 0,15 0,20 0,4 3,0 T7335 + + 0,4 0,15 0,20 0,4 3,0 T9315 + + 0,4 0,15 0,20 0,4 3,0 T9325 + 0,4 0,15 0,20 0,4 3,0 T6310 + 0,4 0,15 0,20 0,4 3,0 T8330 + 0,4 0,15 0,20 0,4 3,0 13° 0,25 VNMG 160408E-SM T7325 + + 0,8 0,20 0,30 0,8 3,5 T7335 + + 0,8 0,20 0,30 0,8 3,5 S 5° T9315 + + 0,8 0,20 0,30 0,8 3,5 T9325 + + 0,8 0,20 0,30 0,8 3,5 T6310 + 0,8 0,20 0,30 0,8 3,5 T8330 + 0,8 0,20 0,30 0,8 3,5 VNMG 160412E-SM T7325 + + 1,2 0,22 0,40 1,2 3,5 T9325 + + 1,2 0,22 0,40 1,2 3,5 T6310 + + 1,2 0,22 0,40 1,2 3,5 I T243, T278-T280 WCGT d d 1 l s 80° 0201 3,970 2,20 2,7 1,59 06T3 9,525 4,40 6,5 3,97 0804 12,700 5,50 8,7 4,76 1 (l) r e d 7° d s ISO P M K N S H r f i ? e f min max a p min a p max WCGT 06T302F-AL T0315 + / - 0,2 0,06 0,15 0,3 3,0 HF7 + / - 0,2 0,06 0,15 0,3 3,0 WCGT 06T304F-AL T0315 + 0,4 0,08 0,30 0,4 3,5 HF7 + 0,4 0,08 0,30 0,4 3,5 25° WCGT 06T308F-AL T0315 + 0,8 0,08 0,60 0,8 4,2 HF7 + 0,8 0,08 0,60 0,8 4,2 F WCGT 080412F-AL T0315 + 1,2 0,15 0,60 1,2 5,6 HF7 + 1,2 0,15 0,60 1,2 5,6 WCGT 020102E-FF2 T8330 + 0,2 0,04 0,15 0,2 1,4 HF7 + / - 0,2 0,04 0,15 0,2 1,4 TT010 + / - 0,2 0,04 0,15 0,2 1,4 0,53 7° WCGT 020104E-FF2 T8330 + 0,4 0,06 0,23 0,3 1,4 HF7 + 0,4 0,06 0,23 0,3 1,4 TT010 + / - 0,4 0,06 0,23 0,3 1,4 E T122
