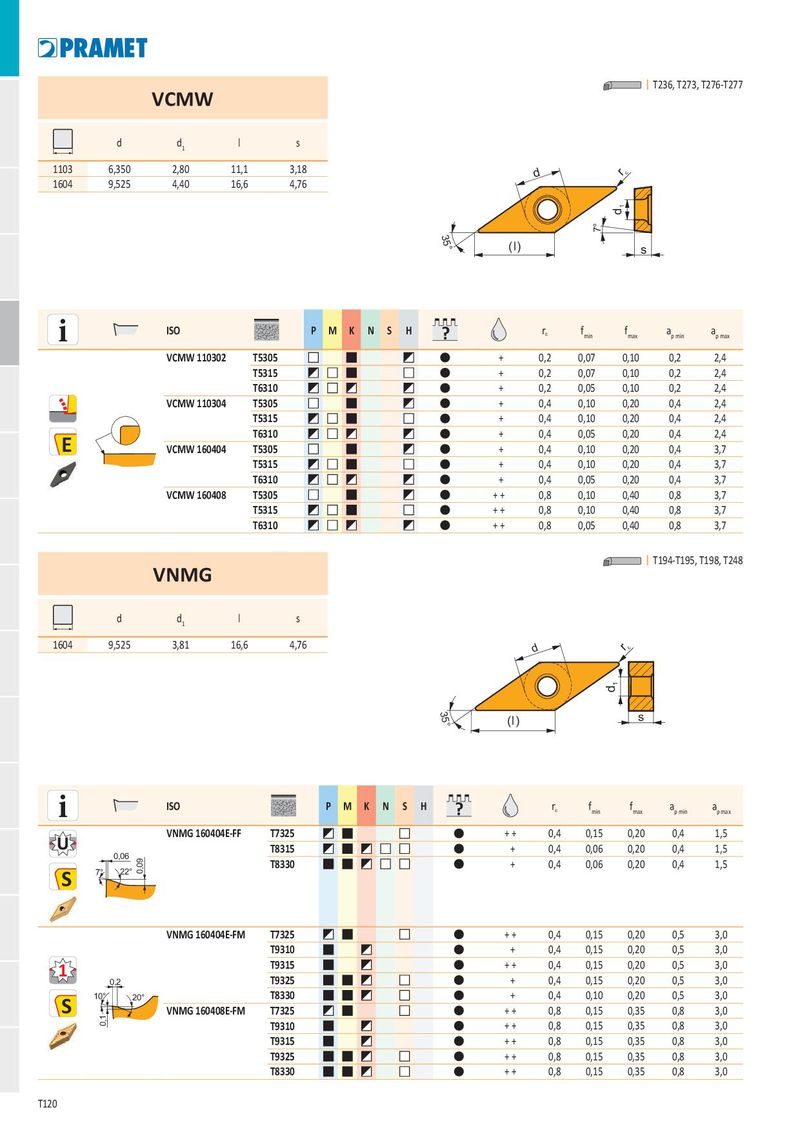

Общий каталог Dormer Pramet 2017 - страница 125

I T236, T273, T276-T277 VCMW d d 1 l s 1103 6,350 2,80 11,1 3,18 d r e 1604 9,525 4,40 16,6 4,76 1 d 35° 7° (l) s ISO P M K N S H r a i ? e f min f max a p min p max VCMW 110302 T5305 + 0,2 0,07 0,10 0,2 2,4 T5315 + 0,2 0,07 0,10 0,2 2,4 T6310 + 0,2 0,05 0,10 0,2 2,4 VCMW 110304 T5305 + 0,4 0,10 0,20 0,4 2,4 T5315 + 0,4 0,10 0,20 0,4 2,4 T6310 + 0,4 0,05 0,20 0,4 2,4 E VCMW 160404 T5305 + 0,4 0,10 0,20 0,4 3,7 T5315 + 0,4 0,10 0,20 0,4 3,7 T6310 + 0,4 0,05 0,20 0,4 3,7 VCMW 160408 T5305 + + 0,8 0,10 0,40 0,8 3,7 T5315 + + 0,8 0,10 0,40 0,8 3,7 T6310 + + 0,8 0,05 0,40 0,8 3,7 I T194-T195, T198, T248 VNMG d d 1 l s 1604 9,525 3,81 16,6 4,76 d r e 1 d 35° (l) s ISO P M K N S H r a i ? e f min f max a p min p max VNMG 160404E-FF T7325 + + 0,4 0,15 0,20 0,4 1,5 T8315 + 0,4 0,06 0,20 0,4 1,5 0,06 T8330 + 0,4 0,06 0,20 0,4 1,5 7° 22° 0,09 S VNMG 160404E-FM T7325 + + 0,4 0,15 0,20 0,5 3,0 T9310 + 0,4 0,15 0,20 0,5 3,0 T9315 + + 0,4 0,15 0,20 0,5 3,0 1 0,2 T9325 + 0,4 0,15 0,20 0,5 3,0 10° 20° T8330 + 0,4 0,10 0,20 0,5 3,0 S VNMG 160408E-FM T7325 + + 0,8 0,15 0,35 0,8 3,0 0,1 T9310 + + 0,8 0,15 0,35 0,8 3,0 T9315 + + 0,8 0,15 0,35 0,8 3,0 T9325 + + 0,8 0,15 0,35 0,8 3,0 T8330 + + 0,8 0,15 0,35 0,8 3,0 T120
