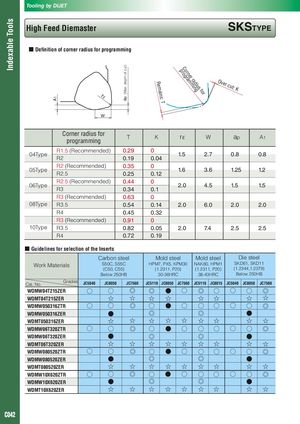

Tooling by DIJET Indexable Tools High Feed Diemaster SKSTyPE ■ Definition of corner radius for programming ap (Max. depth of cut) Corog p rn ram er m Ove rad in r cu Remain t: K iu s g fo r rε A1 s: T W Corner radius for rε ap T K W A1 programming R1.5 (Recommended) 0.29 0 04Type 1.5 2.7 0.8 0.8 R2 0.19 0.04 R2 (Recommended) 0.35 0 05Type 1.6 3.6 1.25 1.2 R2.5 0.25 0.12 R2.5 (Recommended) 0.44 0 06Type 2.0 4.5 1.5 1.5 R3 0.34 0.1 R3 (Recommended) 0.63 0 08Type R3.5 0.54 0.14 2.0 6.0 2.0 2.0 R4 0.45 0.32 R3 (Recommended) 0.91 0 10Type R3.5 0.82 0.05 2.0 7.4 2.5 2.5 R4 0.72 0.19 ■ Guidelines for selection of the Inserts Carbon steel Mold steel Mold steel Die steel S50C, S55C HPM7, PX5, KPM30 NAK80, HPM1 SKD61, SKD11 Work Materials (C50, C55) (1.2311, P20) (1.2311, P20) (1.2344,1.2379) Below 250HB 30-36HRC 38-43HRC Below 250HB Grades JC5040 JC8050 JC7560 JC5118 JC8050 JC7560 JC5118 JC8015 JC5040 JC8050 JC7560 Cat. No. WOMW04T215ZER ○ ○ ◎ ◎ ● ○ ◎ ○ ○ ○ ◎ WOMT04T215ZER ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ WDMW050316ZTR ○ ○ ◎ ○ ● ○ ○ ○ ○ ○ ◎ WDMW050316ZER ● ◎ ◎ ● WDMT050316ZER ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ WDMW06T320ZTR ○ ○ ◎ ○ ● ○ ○ ○ ○ ○ ◎ WDMW06T320ZER ● ◎ ◎ ● WDMT06T320ZER ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ WDMW080520ZTR ○ ○ ◎ ○ ● ○ ○ ○ ○ ○ ◎ WDMW080520ZER ● ◎ ◎ ● WDMT080520ZER ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ WDMW10X620ZTR ○ ○ ◎ ○ ● ○ ○ ○ ○ ○ ◎ WDMW10X620ZER ● ◎ ◎ ● WDMT10X620ZER ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ C042
