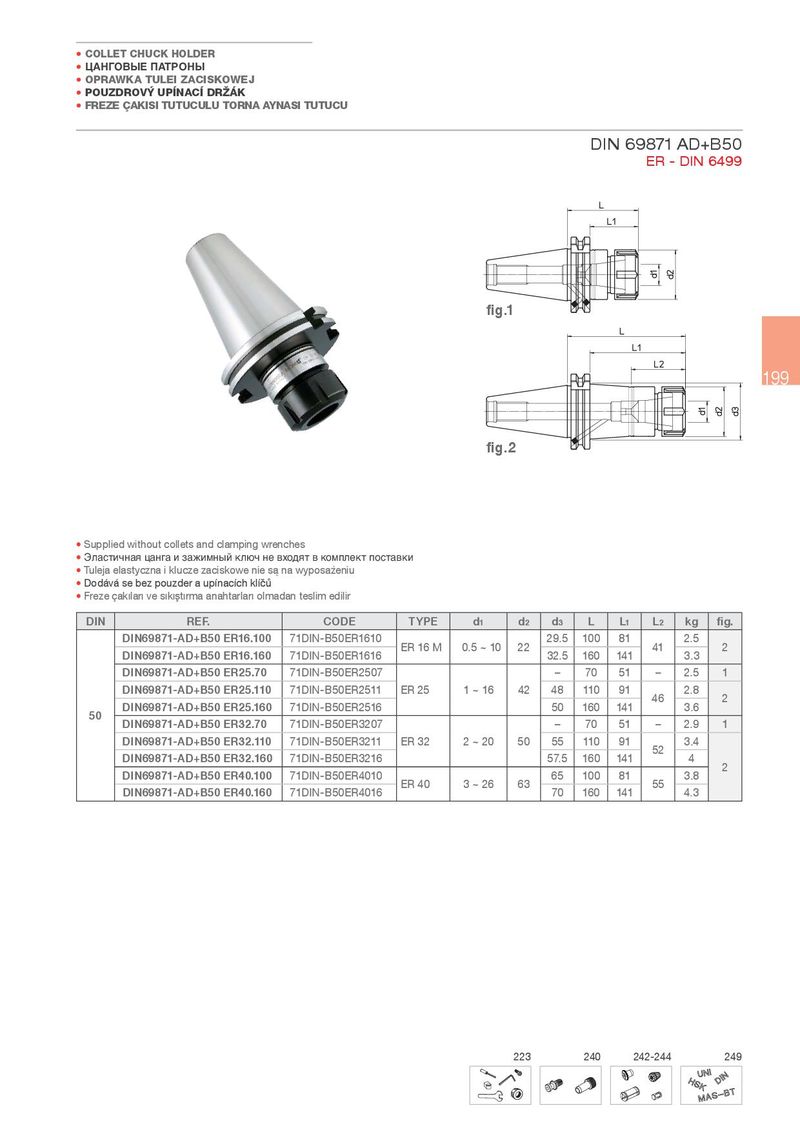

Общий каталог D'ANDREA 2018 - страница 200
Навигация
Общий каталог D'andrea 2022
- FREZE qAKISI TUTUCULU TORNA AYNASI TUTUCU
DIN 69871 AD+B50
ER - DIN 6499
fig.1
199
fig.2
- Supplied without collets and clamping wrenches
- Эластичная цанга и зажимный ключ не входят в комплект поставки
•7XOHMDHODVW\F]QDLNOXF]H]DFLVNRZHQLHVĝQDZ\SRVDƅHQLX •'RG¾Y¾VHEH]SRX]GHUDXSÊQDFÊFKNOÊĦƀ •)UH]HÄDNIJODUIJYHVIJNIJūWIJUPDDQDKWDUODUIJROPDGDQWHVOLPHGLOLU
| DIN | REF. | CODE | TYPE | d1 | d2 | d3 | L | L1 | L2 | kg | fig. |
| DIN69871-AD+B50 ER16.100 | 71DIN-B50ER1610 | ER 16 M | 05 ~ 10 | 22 | 29.5 | 100 | 81 | 41 | 2.5 | 2 | |
| DIN69871-AD+B50 ER16.160 | 71DIN-B50ER1616 | . | 32.5 | 160 | 141 | 3.3 | |||||
| DIN69871-AD+B50 ER25.70 | 71DIN-B50ER2507 | � | 70 | 51 | � | 2.5 | 1 | ||||
| DIN69871-AD+B50 ER25.110 | 71DIN-B50ER2511 | ER 25 | 1 ~ 16 | 42 | 48 | 110 | 91 | 46 | 2.8 | 2 | |
| 50 | DIN69871-AD+B50 ER25.160 | 71DIN-B50ER2516 | 50 | 160 | 141 | 3.6 | |||||
| DIN69871-AD+B50 ER32.70 | 71DIN-B50ER3207 | � | 70 | 51 | � | 2.9 | 1 | ||||
| DIN69871-AD+B50 ER32.110 | 71DIN-B50ER3211 | ER 32 | 2 ~ 20 | 50 | 55 | 110 | 91 | 52 | 3.4 | ||
| DIN69871-AD+B50 ER32.160 | 71DIN-B50ER3216 | 57.5 | 160 | 141 | 4 | 2 | |||||
| DIN69871-AD+B50 ER40.100 | 71DIN-B50ER4010 | ER 40 | 3 ~ 26 | 63 | 65 | 100 | 81 | 55 | 3.8 | ||
| DIN69871-AD+B50 ER40.160 | 71DIN-B50ER4016 | 70 | 160 | 141 | 4.3 |
