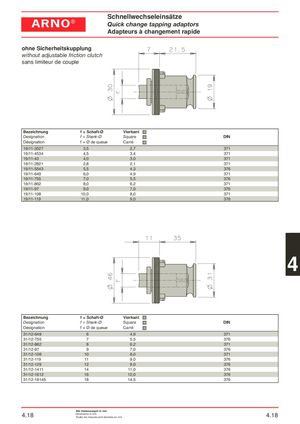

Schnellwechseleinsätze ARNO® Quick change tapping adaptors Adapteurs à changement rapide ohne Sicherheitskupplung without adjustable friction clutch sans limiteur de couple Bezeichnung f = Schaft-Ø Vierkant Designation f = Shank-Ø Square DIN Désignation f = Ø de queue Carré 19/11-3527 3,5 2,7 371 19/11-4534 4,5 3,4 371 19/11-43 4,0 3,0 371 19/11-2821 2,8 2,1 371 19/11-5543 5,5 4,3 376 19/11-649 6,0 4,9 371 19/11-755 7,0 5,5 376 19/11-862 8,0 6,2 371 19/11-97 9,0 7,0 376 19/11-108 10,0 8,0 371 19/11-119 11,0 9,0 376 4 Bezeichnung f = Schaft-Ø Vierkant Designation f = Shank-Ø Square DIN Désignation f = Ø de queue Carré 31/12-649 6 4,9 371 31/12-755 7 5,5 376 31/12-862 8 6,2 371 31/12-97 9 7,0 376 31/12-108 10 8,0 371 31/12-119 11 9,0 376 31/12-129 12 9,0 376 31/12-1411 14 11,0 376 31/12-1612 16 12,0 376 31/12-18145 18 14,5 376 Alle Abmessungen in mm 4.18 Dimensions in mmToutes les mesures sont données en mm 4.18
