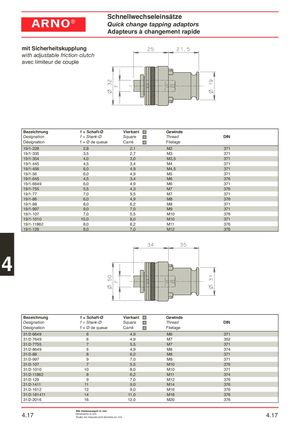

Schnellwechseleinsätze ARNO® Quick change tapping adaptors Adapteurs à changement rapide mit Sicherheitskupplung with adjustable friction clutch avec limiteur de couple Bezeichnung f = Schaft-Ø Vierkant Gewinde Designation f = Shank-Ø Square Thread DIN Désignation f = Ø de queue Carré Filetage 19/1-228 2,8 2,1 M2 371 19/1-335 3,5 2,7 M3 371 19/1-354 4,0 3,0 M3,5 371 19/1-445 4,5 3,4 M4 371 19/1-456 6,0 4,9 M4,5 371 19/1-56 6,0 4,9 M5 371 19/1-645 4,5 3,4 M6 376 19/1-6649 6,0 4,9 M6 371 19/1-755 5,5 4,3 M7 376 19/1-77 7,0 5,5 M7 371 19/1-86 6,0 4,9 M8 376 19/1-88 8,0 6,2 M8 371 19/1-997 9,0 7,0 M9 371 19/1-107 7,0 5,5 M10 376 19/1-1010 10,0 8,0 M10 371 19/1-11862 8,0 6,2 M11 376 19/1-129 9,0 7,0 M12 376 4 Bezeichnung f = Schaft-Ø Vierkant Gewinde Designation f = Shank-Ø Square Thread DIN Désignation f = Ø de queue Carré Filetage 31/2-6649 6 4,9 M6 371 31/2-7649 6 4,9 M7 352 31/2-7755 7 5,5 M7 371 31/2-8649 6 4,9 M8 374 31/2-88 8 6,2 M8 371 31/2-997 9 7,0 M9 371 31/2-107 7 5,5 M10 376 31/2-1010 10 8,0 M10 371 31/2-11862 8 6,2 M11 374 31/2-129 9 7,0 M12 376 31/2-1411 11 9,0 M14 376 31/2-1612 12 9,0 M16 376 31/2-181411 14 11,0 M18 376 31/2-2016 16 12,0 M20 376 Alle Abmessungen in mm 4.17 Dimensions in mmToutes les mesures sont données en mm 4.17
