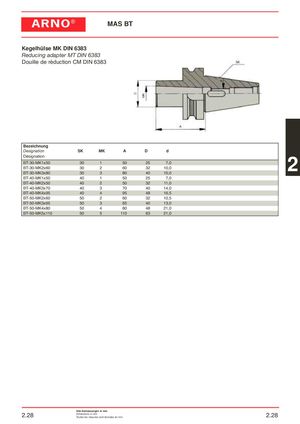

Kegelhülse MK DIN 6383
Reducing adapter MT DIN 6383
Douille de rèduction CM DIN 6383
| Bezeichnung Designation | SK | MK | A | D | d |
| Désignation | |||||
| BT-30-MK1x50 | 30 | 1 | 50 | 25 | 7,0 |
| BT-30-MK2x60 | 30 | 2 | 60 | 32 | 10,0 |
| BT-30-MK3x80 | 30 | 3 | 80 | 40 | 10,0 |
| BT-40-MK1x50 | 40 | 1 | 50 | 25 | 7,0 |
| BT-40-MK2x50 | 40 | 2 | 50 | 32 | 11,0 |
| BT-40-MK3x70 | 40 | 3 | 70 | 40 | 14,0 |
| BT-40-MK4x95 | 40 | 4 | 95 | 48 | 16,5 |
| BT-50-MK2x60 | 50 | 2 | 60 | 32 | 10,5 |
| BT-50-MK3x65 | 50 | 3 | 65 | 40 | 13,0 |
| BT-50-MK4x80 | 50 | 4 | 80 | 48 | 21,0 |
| BT-50-MK5x110 | 50 | 5 | 110 | 63 | 21,0 |
