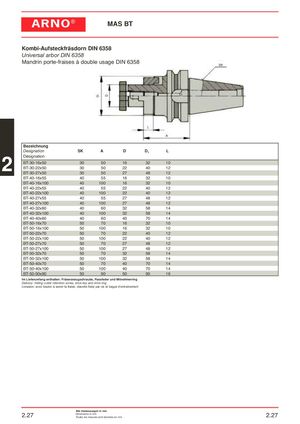

Kombi-Aufsteckfräsdorn DIN 6358
Universal arbor DIN 6358
Mandrin porte-fraises à double usage DIN 6358
| Bezeichnung Designation | SK | A | D | D1 | L |
| Désignation | |||||
| BT-30-16x50 | 30 | 50 | 16 | 32 | 10 |
| BT-30-22x50 | 30 | 50 | 22 | 40 | 12 |
| BT-30-27x50 | 30 | 50 | 27 | 48 | 12 |
| BT-40-16x55 | 40 | 55 | 16 | 32 | 10 |
| BT-40-16x100 | 40 | 100 | 16 | 32 | 10 |
| BT-40-22x55 | 40 | 55 | 22 | 40 | 12 |
| BT-40-22x100 | 40 | 100 | 22 | 40 | 12 |
| BT-40-27x55 | 40 | 55 | 27 | 48 | 12 |
| BT-40-27x100 | 40 | 100 | 27 | 48 | 12 |
| BT-40-32x60 | 40 | 60 | 32 | 58 | 14 |
| BT-40-32x100 | 40 | 100 | 32 | 58 | 14 |
| BT-40-40x60 | 40 | 60 | 40 | 70 | 14 |
| BT-50-16x70 | 50 | 70 | 16 | 32 | 10 |
| BT-50-16x100 | 50 | 100 | 16 | 32 | 10 |
| BT-50-22x70 | 50 | 70 | 22 | 40 | 12 |
| BT-50-22x100 | 50 | 100 | 22 | 40 | 12 |
| BT-50-27x70 | 50 | 70 | 27 | 48 | 12 |
| BT-50-27x100 | 50 | 100 | 27 | 48 | 12 |
| BT-50-32x70 | 50 | 70 | 32 | 58 | 14 |
| BT-50-32x100 | 50 | 100 | 32 | 58 | 14 |
| BT-50-40x70 | 50 | 70 | 40 | 70 | 14 |
| BT-50-40x100 | 50 | 100 | 40 | 70 | 14 |
| BT-50-50x90 | 50 | 90 | 50 | 90 | 16 |
Im Lieferumfang enthalten: Fräseranzugschraube, Passfeder und Mitnehmerring Delivery: milling cutter retention screw, drive key and drive ring Livrasion: avec boulon à serrer la fraise, clavette fixée par vis et bague d’entraînement
