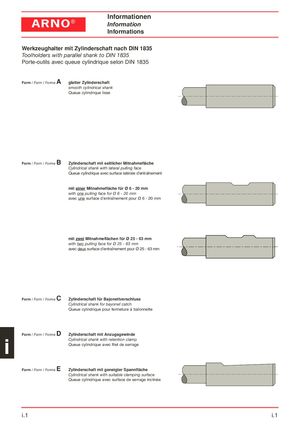

Werkzeughalter mit Zylinderschaft nach DIN 1835

Toolholders with parallel shank to DIN 1835

Porte-outils avec queue cylindrique selon DIN 1835

A

Form / Form / Forme glatter Zylinderschaft smooth cylindrical shank Queue cylindrique lisse

B

Form / Form / Forme Zylinderschaft mit seitlicher Mitnahmefläche Cylindrical shank with lateral pulling face Queue cylindrique avec surface latérale d’entraînement

mit einer Mitnahmefläche für Ø 6 - 20 mm with one pulling face for Ø 6 - 20 mm avec une surface d’entraînement pour Ø 6 - 20 mm

mit zwei Mitnahmeflächen für Ø 25 - 63 mm with two pulling face for Ø 25 - 63 mm avec deux surface d’entraînement pour Ø 25 - 63 mm

C

Form / Form / Forme Zylinderschaft für Bajonettverschluss Cylindrical shank for bayonet catch Queue cylindrique pour fermeture à baïonnette

D

Form / Form / Forme Zylinderschaft mit Anzugsgewinde i Cylindrical shank with retention clamp Queue cylindrique avec filet de serrage

E

Form / Form / Forme Zylinderschaft mit geneigter Spannfläche Cylindrical shank with suitable clamping surface Queue cylindrique avec surface de serrage inclinée
